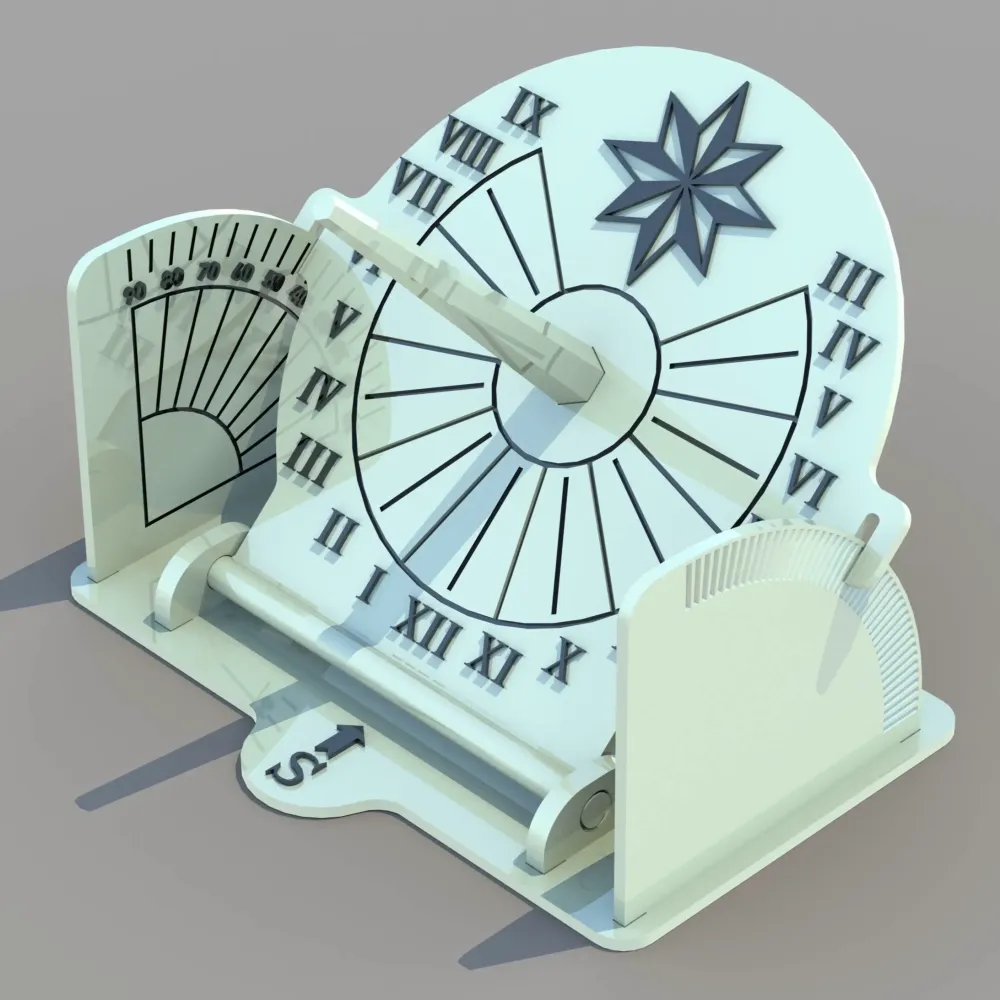

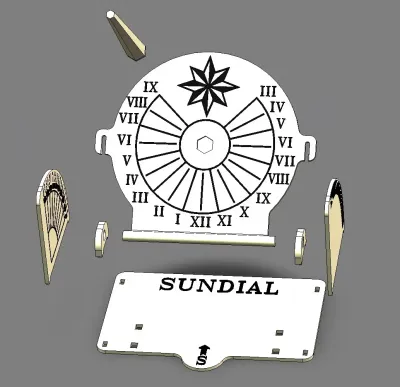

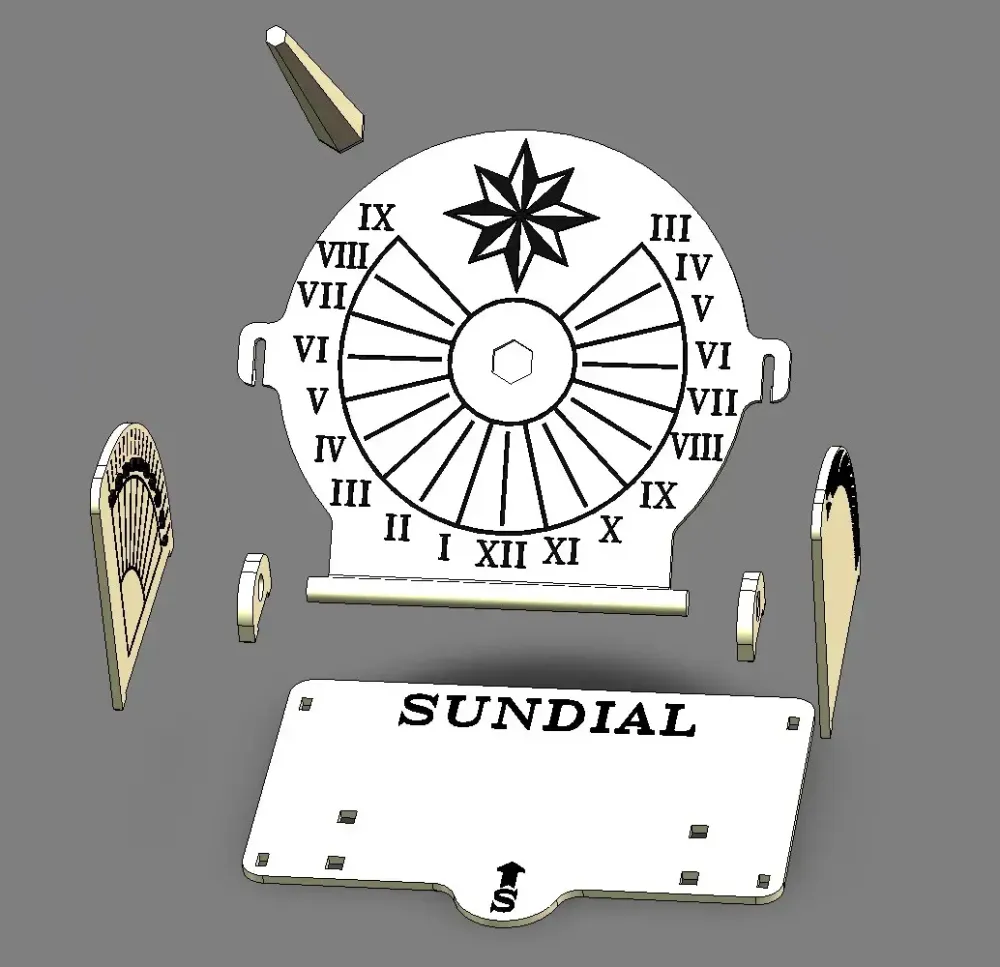

Dieses 3D-Modell stellt eine voll funktionsfähige Sonnenuhr dar, die für den einfachen 3D-Druck ohne die Notwendigkeit von Stützstrukturen konzipiert ist. Die Sonnenuhr besteht aus mehreren ineinandergreifenden und klar definierten Teilen:

Grundplatte: Die Hauptplattform mit einem markierten Pfeil, der den geografischen Süden für die korrekte Ausrichtung angibt.

Linker und rechter Winkelmesser: Zwei Seitenelemente mit Winkelmarkierungen, die verwendet werden, um die Sonnenuhrplatte basierend auf dem Breitengrad präzise zu neigen.

Zwei Scharniere: Diese verbinden die Sonnenuhrplatte mit der Basis und ermöglichen es, sie zu drehen und in der Position zu verriegeln.

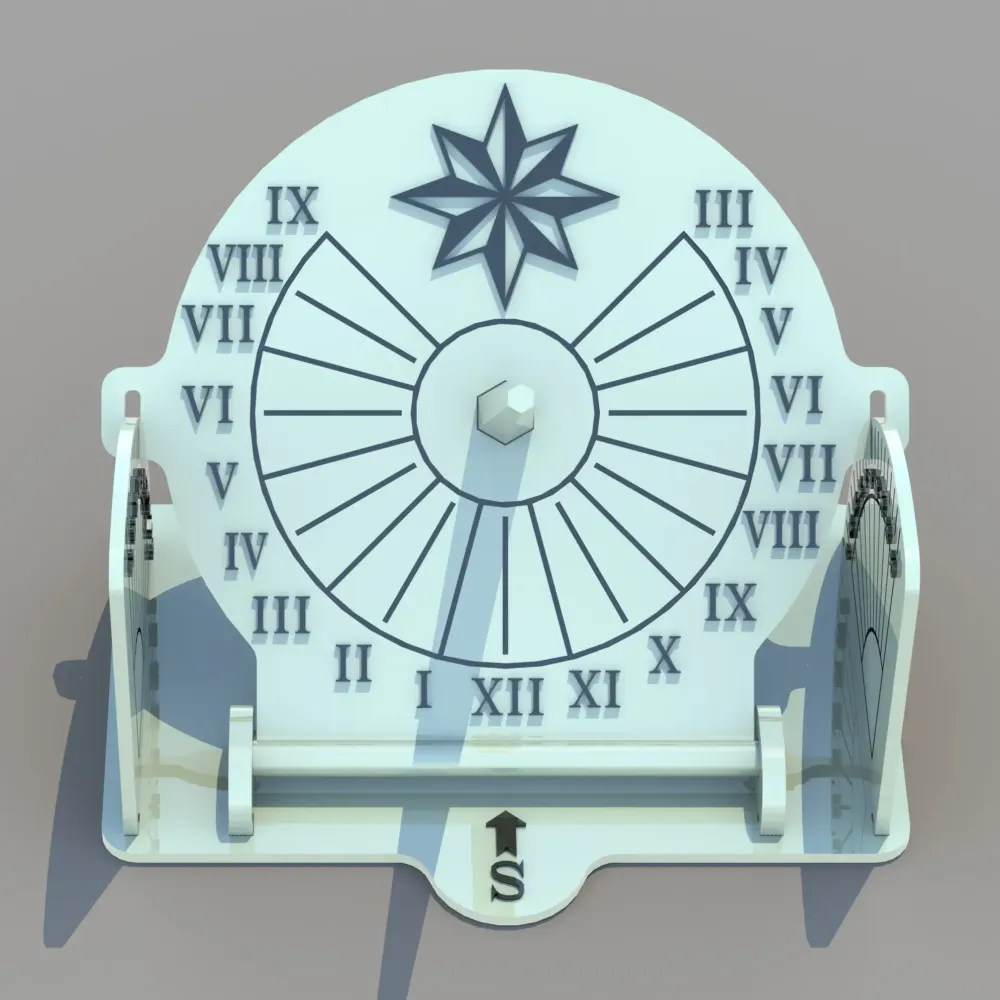

Sonnenuhrplatte: Die vertikale Fläche, die römische Ziffern (von VI bis VI) und Stundenlinien zeigt, die den Schatten des Gnomons empfangen.

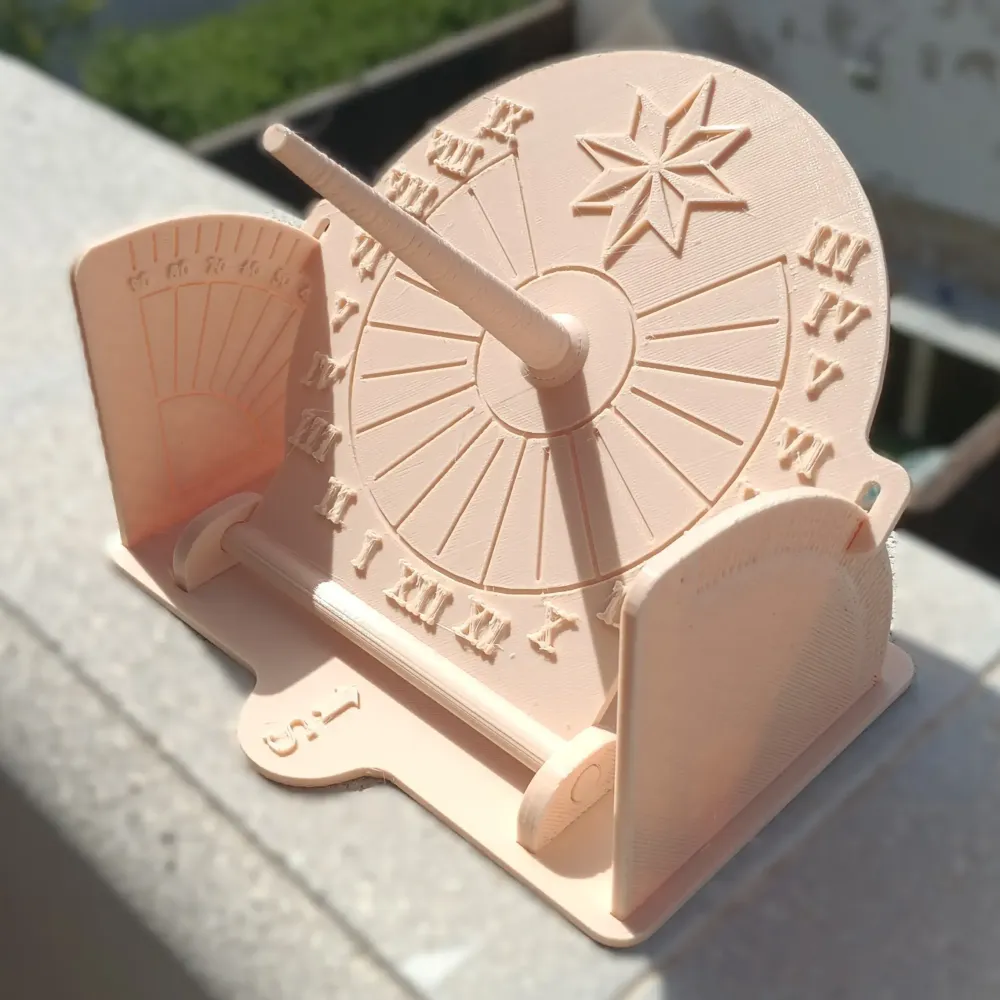

Gnomon (Schattenstab): Der Zeiger, der den Schatten wirft, um die Zeit anzuzeigen. Er muss gemäß dem Referenzbild an Ort und Stelle geklebt werden.

Alle Komponenten sind so konzipiert, dass sie ohne Stützstrukturen gedruckt werden können und nach dem Drucken leicht zusammenpassen sollten.

Funktionsweise:

Für eine genaue Funktion:

Richten Sie die Basis so aus, dass der Pfeil auf den wahren geografischen Süden zeigt (nicht auf den magnetischen Süden).

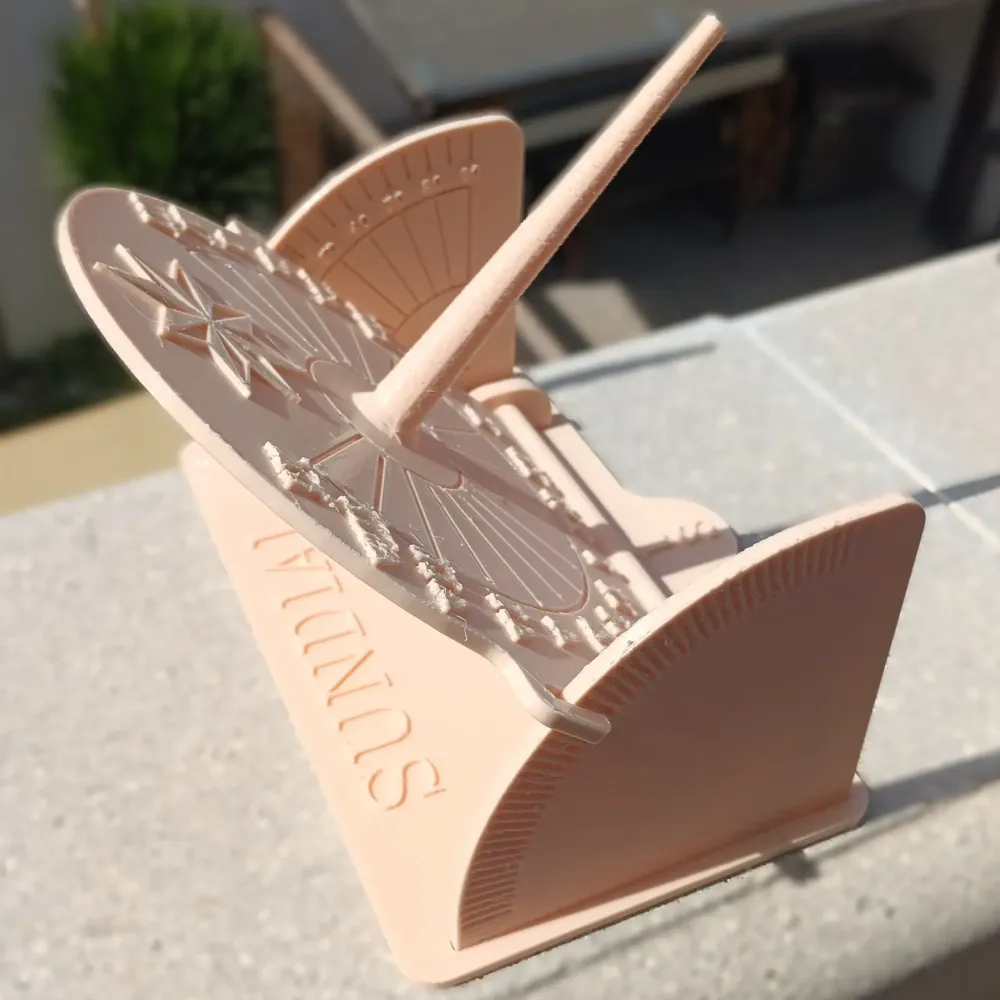

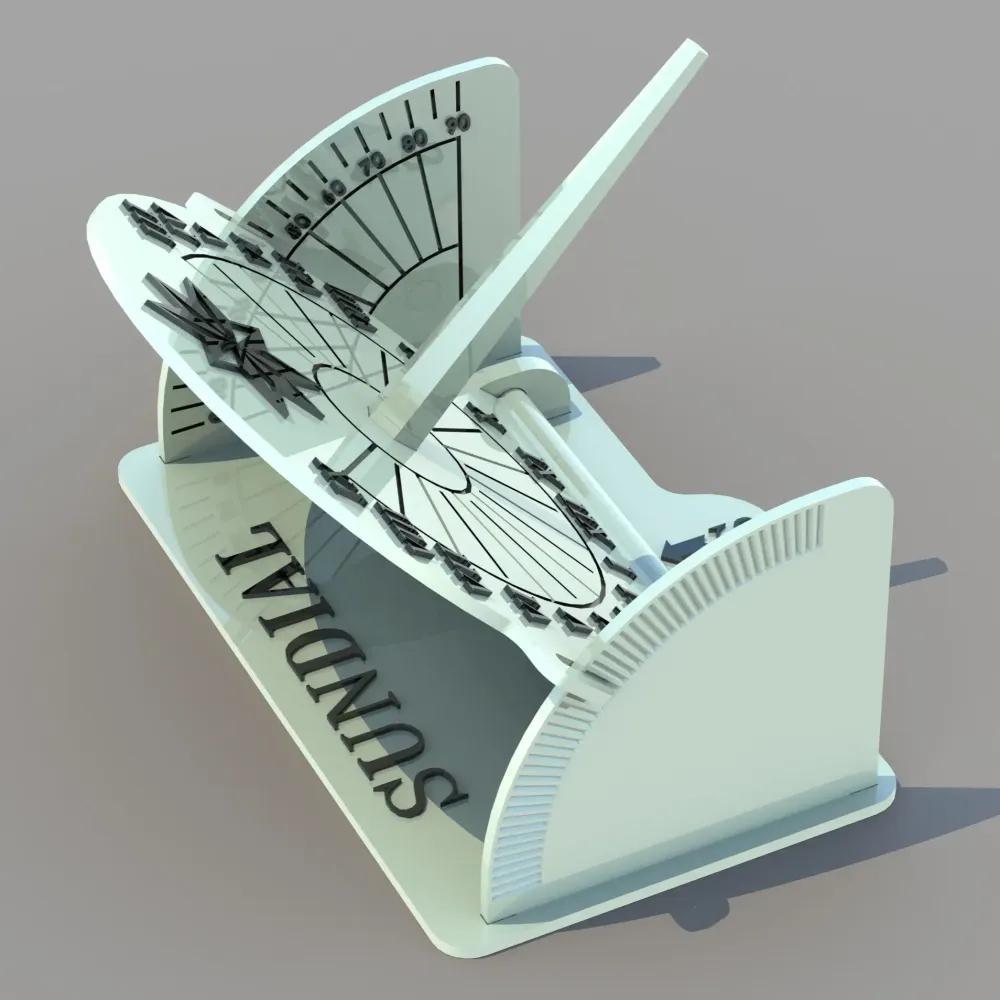

Stellen Sie die Neigung der Sonnenuhrplatte mit den seitlichen Winkelmessern ein: Sie muss um einen Winkel geneigt werden, der dem Breitengrad des Standorts der Sonnenuhr entspricht.

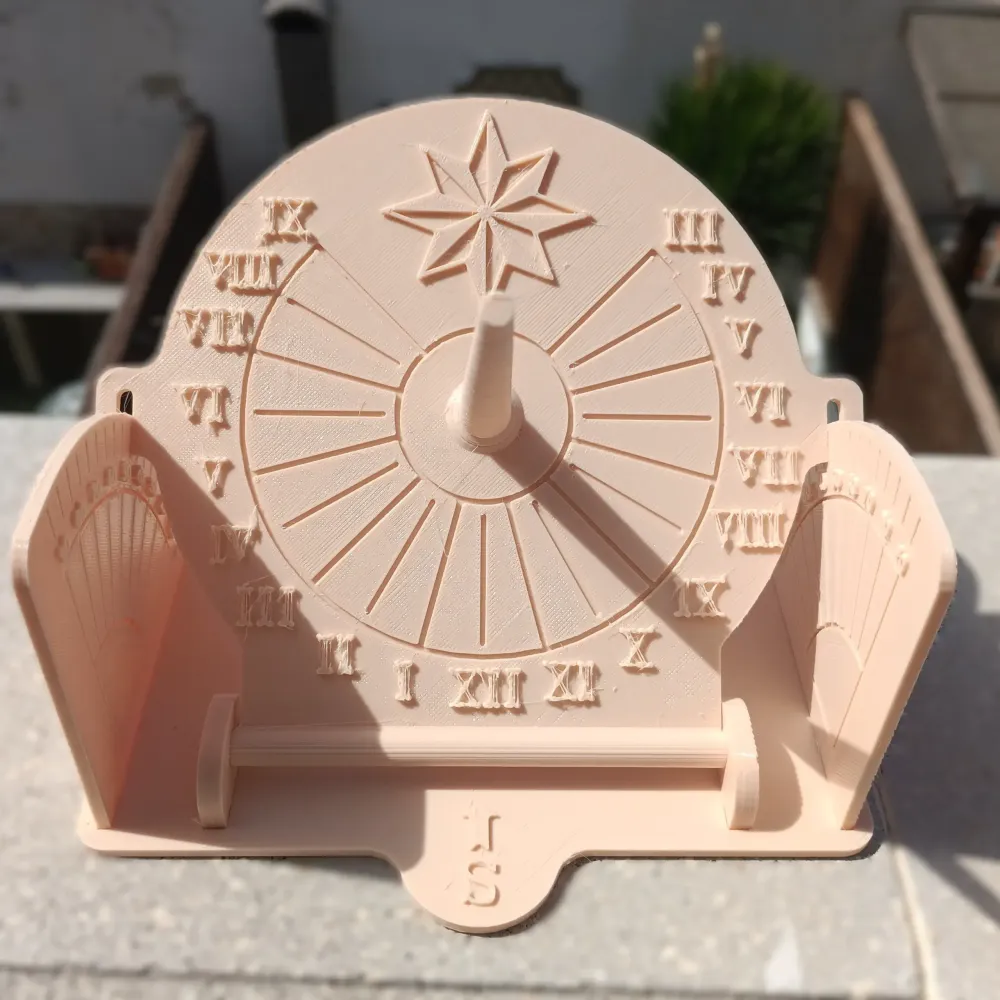

Sobald sie ausgerichtet ist, zeigt der vom Gnomon auf die Sonnenuhrplatte geworfene Schatten die lokale Sonnenzeit basierend auf der Skala mit den römischen Ziffern an.

Diese Sonnenuhr ist sowohl lehrreich als auch dekorativ und bietet eine praktische Möglichkeit, die Sonnenzeit und geografische Ausrichtung zu verstehen.

Sonnenuhr (Voll funktionsfähiges Modell)

0.2mm layer, 3 walls, 15% infill

0.2mm layer, 2 walls, 15% infill

0.2mm layer, 2 walls, 15% infill
