cutii de control al volumului și comutator de sursă audio tipărite 3D

DOWNLOAD Versiunea 1.1 (2020-06-09) ZIP ~11MB

- Intro - Actualizări - Piese - Instrumente - Filament PETG - Setări de imprimare - Fișiere STL

INTRODUCERE

Mai jos veți găsi piese și unelte, care vă vor ajuta să imprimați și să asamblați comutatorul sursei audio și cutiile de control al volumului. Dacă ați observat greșeli, aveți întrebări sau sugestii, cunoașteți o componentă mai bună (disponibilă în UE și SUA), vă rugăm să scrieți sau să trimiteți link-ul la info@jocys.com - Pagina proiectului: Jocys.com/switch

Piesele au fost imprimate din PETG cu imprimanta Prusa3D i3 MK3. Dacă imprimanta dvs. nu este suficient de precisă, este posibil ca piesele imprimate să nu se potrivească între ele și să nu arate bine.

Dacă ați făcut propriile actualizări sau modificări (ale fișierelor), legate de acest proiect, vă rog să-mi trimiteți un link. Voi adăuga acest link la lucrarea dvs. pe această pagină.

De ce am decis să realizez propriul meu comutator? Firele de masă ale ambelor surse audio în multe comutatoare disponibile pentru cumpărare sunt conectate împreună. Poate că acest lucru funcționează perfect în teorie și producătorii pot utiliza mai multe comutatoare disponibile cu mai puțini poli, dar în realitate acest lucru creează adesea zgomot audio. Oamenii folosesc izolatoare de zgomot Ground Loop pentru a elimina acel zgomot. Am vrut ca semnalul să treacă prin Ground Loop Noise Isolator, atunci când ambele surse audio sunt conectate numai. Am vrut să unesc și să separ ambele surse audio cu ușurință cu ajutorul unui buton. De asemenea, am dorit să comut microfonul stereo și căștile în același timp, cu posibilitatea de a dezactiva microfonul cu ajutorul butonului. Cu microfonul stereo puteți avea opțiuni mai bune de eliminare a zgomotului ambiental. Nu am vrut să folosesc mixere sau interfețe audio alimentate, care procesează (distorsionează) semnalul în vreun fel

UPDATES

1.0 (2020-06-06) - Lansat
1.1 (2020-06-09) - Buton cu arbore neted adăugat, knurled eliminat. Mânere reproiectate pentru a ascunde gaura pentru șurub și pentru a reduce ZIP de la 67 la 11 MB

PIEȚE

COMUTATOR ROTATIV PENTRU COMUTAREA SURSEI AUDIO

Taiwan Alpha - CTS - Bourns - Găsiți pe: Mouser (UE) - Digi-Key (SUA)

Taiwan Alpha - SR2511F-0602-19R0B-E9-N-W-159

Comutator rotativ Taiwan Alpha pentru comutarea între sursele audio.

Nu aș recomanda să cumpărați comutatoare rotative chinezești ieftine. Acestea sunt, de obicei, fabricate din metal mai moale și după câteva zeci de comutatoare își pierd netezimea de comutare.Nu am testat comutatoarele Grayhill cu 2 punți (3 poli pe punte).

Serie: SR2511F
Categoria de produse: Comutatoare rotative
Număr de poziții: 2 poziții
Număr de punți: 1 punte
Număr de poli pe punte: 6 poli
Curent nominal: 300 mA
Tensiune nominală AC: 125 VAC
Unghi de indexare: 0 deg
Stil de contact: Non-Shorting (Non-Shorting / Break-Before-Make)
Stil de terminație: Solder Lug
Dimensiunea filetului: M9xP0.75 (9 mm)

Audio Source Switch Box Diagramă

Audio Source Switch Box Diagram.

3 x Taiwan Alpha - SR2511F Rotary Switch
6 x EST Marushin - MJ-073H 3.5mm 3 Pole Jack Socket
2 x EST Marushin - MP-012LN 3.5mm 3 Pole Jack Plug

POTENȚIOMETRU ROTATIV PENTRU CONTROLUL VOLUMULUI

Taiwan Alpha - CTS - Bourns - Găsiți pe: Mouser (UE) - Digi-Key (SUA)

Bourns - PTD902-1015K-A102

Sennheiser utilizează potențiometrul de 500Ω în controlul volumului HZR 62 pentru căștile HD 62 TV 32Ω. Creative utilizează potențiometrul de 1000Ω (1KΩ) în modulul de control al volumului pentru Sound Blaster Zx.potențiometrele de 10000Ω (10KΩ) sunt prea puternice pentru căștile Sennheiser HD 598 50Ω.

Potențiometru rotativ Bourns pentru caseta de control al volumului.

Series: ProAudio PTD90 (9mm)
Rezistență: 1 kOhms
Conicitate: Audio
Număr de spire: 1 spire
Număr de ganguri: 2 Ganguri
Tip element: Carbon Carbon
Toleranță: 10 %
Dimensiunea filetului: M7xP0.75 (7mm)
Tip arbore: Knurled / Serrated
Diametrul arborelui: 6 mm
Lungimea arborelui: 15 mm
Stilul de terminare: Prin orificiu: Prin orificiu Prin gaură
Stil de montare: Montare pe panou
Durata de viață: 15000 de cicluri
Putere nominală: 25 mW
Tensiune nominală: 20 VDC, 150 VAC

Taiwan Alpha - CTS - Bourns - Găsiți pe: Mouser (UE) - Digi-Key (SUA)

Taiwan Alpha - RV24BF-10-15R1-A1K-LA

Alternativă... Taiwan Alpha potențiometru rotativ pentru cutia de control al volumului. Utilizați "Spacer from 9mm to 8mm Hole" din fișierul "Spacers.STL" pentru a centra potențiometrul.Nu atât de precis, ușor de rotit și neted ca potențiometrul Bourns PTD90.

Serie: RV24BF (24mm)
Rezistență: 1 kOhms
Conicitate: Audio
Număr de spire: 1 spire
Număr de ganguri: 2 Ganguri
Tip element: Carbon: Carbon
Toleranță: 20 %
Dimensiunea filetului: M8x0.75 (8mm)
Tip arbore: Neted
Diametrul arborelui: 6,35 mm
Lungimea arborelui: 15 mm
Stilul de terminație: Solder Lug
Stil de montare: Montare pe panou
Durata de viață: 15000 de cicluri
Putere nominală: 500 mW (1/2 W)
Tensiune nominală: 250 V

Diagrama cutiei de control al volumului

Diagrama cutiei de control al volumului.

1 x Taiwan Alpha - RV24BF sau Bourns - PTD90 Potențiometru rotativ
2 x EST Marushin - MJ-073H 3.5mm 3 Pole Jack Socket

3.mUFA JACK CU 3 POLI DE 5 MM

EST Marushin - MJ-073H ( CPC Farnell - UK Farnell - US Newark )

3.5 mm 3-Pole Panel Mount Jack Socket

Nr. piesă producător: MJ-073H
Nr. de contacte: 3 contacte
Gen: Socket
Diametrul pinilor: 3.5mm
Montarea conectorului: Montare pe șasiu
Placare contacte: Contacte placate cu aur peste nichel
Materialul corpului conectorului: Corp din plastic

EST Marushin - MJ-074N ( CPC Farnell - UK Farnell - US Newark )

Alternativă... 3.5mm 3-Pole Panel Mount Jack Socket

Nr. piesă producător: MJ-074N
Nr. de contacte: 3 contacte
Gen: Socket
Diametrul pinilor: 3.5mm
Montarea conectorului: Montare pe șasiu
Placare contacte: Contacte placate cu nichel

3.mUFĂ JACK CU 3 POLI DE 5 MM

EST Marushin - MP-012LN ( CPC Farnell - UK Farnell - US Newark )

3.5 mm 3-Pole Panel Mount Jack Socket - pentru conectarea Ground Loop Noise Isolator în interiorul Audio Source Switch Box.

Producător piesă nr: MP-012LN
Nr. de contacte: 3 contacte
Gen: Conector
Diametru pin: 3.5mm
Montare conector: Montare pe cablu
Placare contacte: Contacte placate cu aur
Materialul corpului conectorului: Corp din plastic

PRELUNGITOR JACK AUDIO

Amazon - Extender de jack audio de 3,5 mm 3 inch (7,6 mm)

Dacă veți utiliza "Volume Box B" atașat la o masă cu picioare, aș recomanda să utilizați scurt 3.5mm Audio Jack Extender. Dacă veți uita, că purtați căști și vă veți mișca de pe masă... înainte de a deteriora căștile sau deconectarea "Volume Box B" de la suportul său, extensia se va îndoi și căștile se vor deconecta primele

IZOLATOR DE ZGOMOT AL BUCLEI DE MASĂ

Neoteck - Izolator de zgomot al buclei de pământ

Dacă veți utiliza "Audio Source Switch Box" și veți uni sursele audio cu butonul din dreapta (pentru a auzi ambele computere în același timp), pământurile surselor din cabină vor fi conectate împreună. În unele cazuri, acest lucru poate introduce zgomot audio de fond. Pentru a elimina acest zgomot, puteți monta în interior Ground Loop Noise Isolator.Am folosit unul de la Neotec (se potrivește în cutie).

Elimină șuieratul, bâzâitul și alte interferențe de fond, cauzate de zgomotul de buclă de masă.
Pentru orice dispozitiv audio care are mufe audio de 3,5 mm, cum ar fi sistemul audio al mașinii, sistemul stereo de acasă, PC-ul, laptopul, difuzorul.
Dimensiunea compactă îl face ușor de transportat.
Instalare ușoară, fără configurare suplimentară. Tot ce trebuie să faceți este să îl conectați.
Conținut: Izolator de buclă de masă Vinteam, cablu audio de 3,5 mm, manual de utilizare, garanție de înlocuire a produsului de 18 luni

CABLURI

12voltplanet - Cablu simplu 0,5mm² 11A

bobină de 50 m de cablu simplu 0,5 mm² 11A - negru (masă), roșu (dreapta), alb (stânga).

Fabricat în conformitate cu: ISO 6722:2006 (Clasa B)
Tensiune nominală: adecvat pentru sisteme de 12V și 24V (60V max.)
Curent nominal nominal: 11A
Încărcare maximă: 132W@12V, 264W@24V
Nr./dimensiunea conductorilor: 16/0.20mm
Secțiunea conductoarelor: 0.5mm2
Diametrul total maxim al cablului: 1.7mm
Rezistența pe m la 20oC: 0.0371 Ω
Materialul conductorului: Cupru simplu
Material izolație: PVC (calitate dură)
Interval de temperatură de lucru: -40oC până la +105oC (cu scurte excursii până la +120oC)

OPRITORI PENTRU BARA DE PROTECȚIE

BumperStops - Affixit - BumperStops cilindrice PD.2120BSHEET

4 opriri antiderapante pentru fiecare cutie.

PD.2120 Opriri cilindrice - 10,1 mm x 1,8 mm
288 opriri pe foaie (preț pe foaie)
Material: poliuretan: Poliuretan
Adeziv: Stopurile de protecție negre au un adeziv din cauciuc.
Temperatura de serviciu pentru stopurile de protecție negre: -20 °C la 70 °C

Antialunecare
Antizgârieturi
Antivibrații
Absorb șocurile
Amortizează sunetul

ȘURUBURI ȘI PIULIȚE

Accu - M3 x Șurub cu cap filetat (DIN 912)

Șuruburi cu cap cu cap M3 10mm pentru IKEA OLOV suport pentru picioare ajustabil (3).

M3 (3mm) Dimensiunea filetului (T)
3mm Lungimea capului (H)
1.3mm Adâncime hexagonală (P)
2.5mm Hexagon Socket A/F (J)
DIN 912 Standard de fabricație
10mm Lungime (L)
+/- 0.13mm Toleranțe generale
Da Complet filetat
12.9 Material oțel călit
12.9 Material oțel călit Specificații
0.5mm Pasul filetului
Finisaj autocolor
5.5mm Diametrul capului (D)
10mm sau 18mm Lungimea filetului (Max)

Accu - Șurub de fixare cu vârf de cupă M3 8mm (DIN 916)

M3 8mm Cup Point Grub Screw pentru butoane (1).

Diametrul cupei: 1.15mm-1.4mm
Finish: Chemical Matte Black
Lungime: 8mm Standard de fabricație: DIN 916
Material: A4 Oțel inoxidabil (negru)
Adâncimea minimă a capului socului: 1.2mm
Pas: 0.5mm
1.5mm (1.52mm-1.58mm) Hexagon Socked (1)
Dimensiunea filetului: M3 (3mm)

Accu - M3 Piuliță pătrată (DIN 562)

M3 Piulițe pătrate pentru butoane (1).

Finisaj: Chemical Matte Black
Standard de fabricație: DIN 562
Material: A4 Oțel inoxidabil (negru)
Pas: 0.5mm
Grosime: 1.8mm
Dimensiunea filetului: M3 (3mm)
Lățime: 5.5mm

Accu - Piuliță hexagonală M3 (DIN 934)

Piulițe hexagonale M3 pentru suport picioare reglabile IKEA OLOV (3).

DIN 934 Standard de fabricație
5.32mm - 5.50mm Lățime piuliță A/F (F)
0.13mm Toleranțe generale
A4 Stainless Steel - Black Material
A4 Stainless Steel Material Specification
Chemical Matte Black Finish
6.01mm Nut Width A/P (C)
0.5mm Thread Pitch
M3 (3mm) Thread Size
2.15mm - 2.40mm Nut Thickness (T)

BUTOANE (OPȚIONAL)

Kilo International - Buton OEJA-90-4-5

Aceste butoane arată bine pentru controlul volumului.Asigurați-vă că diametrele axului de pe buton și potențiometru sunt aceleași (6 mm sau 6,35 mm).

Model: OEJ
Indicator: (L)line, (A)arrow, (NI)no ind.
Diametru: (50)0.500", (63)0.625", (75)0.750", (90)0.920"
Finisaj: (1)transparent lucios, (2)negru lucios, (3)transparent mat, (4)negru mat
Dimensiunea arborelui: (5)0.250"(6.35mm), (6)0.125", (7)0.2375"(6mm)

VELCRO (OPȚIONAL)

Velcro - Legături reutilizabile cu o singură înfășurare 10mm x 5m

10mm x 5m - Negru - Pentru legarea Volume Box B la ceva cu "Volume Control Box B Bottom" parte pentru Velcro

Velcro - Bandă adezivă rezistentă 50mm x 1m

50mm x 1m - Negru - Pentru lipirea Volume Box B de ceva cu "Volume Control Box B Bottom" parte pentru Velcro.

Elementele de fixare Stick On marca VELCRO® sunt ideale pentru suprafețe netede și pot fi utilizate în interior sau în exterior. Sunt disponibile în pătrate, monede, benzi și benzi și sunt disponibile într-o gamă largă de culori.

1. Curățați și uscați suprafața înainte de aplicare
2. Desprindeți banda de pe dispozitivul de fixare și apăsați ferm în poziție
3. Adezivul atinge rezistența maximă după 24 de ore

INSTRUMENTE

iMPRIMANTĂ 3D

Imprimanta 3D Prusa - i3 MK3

- Tehnologie de imprimare: Fused Filament Fabrication / Fused Deposition Modeling.
- Duză de 0,4 mm (ușor de schimbat) pentru filament de 1,75 mm.
- Volum de construcție 11.025 cm3 (25 x 21 x 21 cm).
- Înălțimea stratului (rezoluția stratului) de la 0,05 mm (50 microni).
- Precizie: 0,01 x 0,01 x 0,005 mm (10 x 10 x 5 microni).
- Temperatura maximă a extruderului: 280 °C.
- Temperatura maximă a patului încălzit: 120 °C.
- Materiale acceptate: PLA, ABS, PET, HIPS, Flex PP, Ninjaflex, Laywood, Laybrick, Nylon, Bamboofill, Bronzefill, ASA, T-Glase, Filamente îmbunătățite cu fibre de carbon, Policarbonați..

INSTRUMENTE DE LIPIT

Weller - BP865CEU

Weller - PU 81

Pentru lipirea firelor la potențiometru și comutator

Weller - Tip-Activator

Pentru regenerarea vârfurilor oxidate. Curățarea este posibilă numai în stare fierbinte a vârfului de lipit.

Weller - Set WP 65

WP 65 - Fier de lipit 65 W, 24 V cu tehnologie de încălzire Power-Response.
XNT A - Daltă pentru vârfuri de lipit 1,6 x 0,4 mm.
WDH 10 - Suport de siguranță cu funcție Stop+Go și curățător uscat

Weller - EL60/40-100

Kester - Sârmă tubulară cu flux 44

Sn60Pb40 - 0,8mm - 3,3% Flux - interval de topire 183-190°C
Sn63Pb37 - 0,8mm - 3,3% Flux - punct de topire 183°C

SCREWDRIVERS

Wera Tools - Seria Kraftform Micro 2054 (05118066001)

Pentru șuruburi cu cap cupă M3 pe butoane (DIN 916).

2054 Șurubelniță (1,5mm) pentru șuruburi cu cap hexagonal pentru aplicații electronice.

Microșurubelniță din oțel de înaltă calitate
Hex-Plus permite șuruburilor cu cap hexagonal să trăiască mai mult
Zona de putere cu prindere moale integrată
Capac cu rotire liberă
Anti-roll off
Protejată împotriva coroziunii
Rezistență chimică

Wera Tools - Seria Kraftform Micro 2054 (05118070001)

Pentru șuruburi cu cap hexagonal M3 (DIN 912) pentru suportul de picior reglabil IKEA OLOV.

2054 Șurubelniță (2,5 mm) pentru șuruburi cu cap hexagonal pentru aplicații electronice.

Micro-șurubelniță din oțel de înaltă calitate
Hex-Plus permite șuruburilor cu cap hexagonal să trăiască mai mult
Zona de putere cu prindere moale integrată
Capac de rotire liberă
Anti-roll off
Protejat împotriva coroziunii
Rezistență chimică

UNELTE DE STRIPARE ȘI TĂIERE A SÂRMEI

C.K Tools - 495001 Dezizolator de sârmă

Dezizolare: 0.2 - 6.0mm²;
Tăiere: HRC 40 - 50;
Crimpare:0.5 - 6.0mm² terminale izolate și neizolate

C.K Tools - Clește de dezbrăcat sârmă 3893

Pentru dezizolarea sigură și fără deteriorări a firelor solide fine și izolate în aplicații în care este esențial să se prevină deteriorarea din cauza încărcăturii electrostatice. Potrivit pentru tăierea firelor de cupru moale.

Șase perechi de lame prestabilite pentru dezizolarea învelișului de la firele izolate cu miez solid de 0,2, 0,3, 0,4, 0,5, 0,6 și 0,8 mm (20-30 AWG)

C.K Tools - Cuttere laterale T3887

Cuttere laterale de precizie pentru aplicații de tăiere fină Margini de tăiere ascuțite, măcinate cu precizie, cu o tăietură extra completă la nivel Potrivit pentru tăierea firelor de cupru moale de până la 1,6mmØ / 14AWG Cap conic și reliefat pentru acces în spații înguste și limitate.

FILAMENT PETG

Nu v-aș recomanda să imprimați piese din ABS (contracția este prea mare) sau PLA (rezistență scăzută la căldură)

Nu am avut probleme cu aceste filamente:
Prusa3D - Jet Black Prusament PETG 1.75
MCPP - BasicFil Black PETG 1.75
Amazon - AmazonBasics PETG negru 1.75
3DPrintz - PETG negru 1.75

Marca	3DPrintz	Prusa3D (Prusament)	Amazon (MCPP)	Prusa3D (Filament PM)	Real Filament
Regiunea	MAREA BRITANIE	Cehia	UE	Cehia	Țările de Jos
În general (din 10)	9.9	9.8	9.6	8.6	6.5
Culoare negreală-darnicitate	9.4	9.6	10	9	6
Uniformitatea strălucirii suprafeței: superioară (laterale)	10	9 (10)	8 (9)	7 (8)	6
Încordare	10	10	10	8	6
Deformare	10	10	10	10	8

PC Johnson - Windex Original Glass Cleaner
Pentru pregătirea-curățarea patului încălzit al imprimantei...Foaie de oțel de primăvară cu PEI neted față-verso înainte de imprimarea cu filament PETG.

Apă: Apă
Agent de curățare: 2-hexoxietanol, izopropanolamină, hidroxid de amoniu
Agent de umectare: Lauryl Dimethyl Amine Oxide, Sodium Dodecylbenzene Sulfonate
Parfum: Parfum
Colorant: Liquitint® Colorant albastru cer

SHL - Isopropanol / alcool izopropilic / IPA
NOTĂ: Nu am testat imprimarea pieselor pentru acest proiect pe tablă de oțel de primăvară acoperită cu pulbere PEI texturată.

Pentru pregătirea-curățarea patului încălzit al imprimantei... Foaie de oțel pentru primăvară acoperită cu pulbere PEI texturată pe două fețe înainte de imprimarea cu filament PETG.

Pentru ca piesele subțiri să se lipească corect, poate fi necesar să reglați perfect înălțimea primului strat și să reduceți "Compensarea piciorului de elefant" de la valoarea implicită 0,2 mm... la 0,1 mm.

Setări modificate: PrusaSlicer > Print Settings > 0.20 QUALITY MK3 > Advanced > Slicing...

Isopropanol 99.9% / Isopropyl Alcohol / IPA
Număr de piesă de producător: 1000-ISO-TRIGGER
Child Proof Cap
Natural Trigger spray cap for bottles with a 28mm neck (OFF, Spray, Stream)
1 Litru

Kleenex - Șervețele de buzunar ultra moi
Pentru pregătirea-curățarea patului încălzit al imprimantei

SETĂRI DE IMPRIMARE

Setări de imprimare pentru filamentul 3DPrintz PETG pe PrusaSlicer
...pentru foaia Spring Steel cu PEI neted pe două fețe

Pentru ca piesele BIG să se lipească de foaia Spring Steel Sheet acoperită cu pulbere PEI TEXTURED, am crescut temperatura recomandată a patului de la 60-80°C (pentru filamentele PETG AmazonBasic și MCPP BasicFill) la 85°C (Primul strat) și 90°C (Alte straturi). Am imprimat piesele BIG în propria mea incintă cu temperatură controlată. Temperatura din interiorul incintei a fost de aproximativ +45°C cu aceste setări ale patului

Prusa3D - PrusaSlicer

Setări modificate: PrusaSlicer > Filament Settings > Prusament PETG > Filament

- "Extruder: 220°C".
- "Bed: 80°C"

Setări modificate: PrusaSlicer > Print Settings > 0.20 QUALITY MK3 > Layers and perimeters

- "Ensure vertical shell thickness: disabled" - am avut probleme cu unghiurile subțiri de 45° când a fost activat.
- "Perimeters: 3" - modelul de umplere este mai puțin vizibil pe suprafață.
- Poziția cusăturii: Rear - am imprimat majoritatea pieselor cu setarea "Rear" selectată. Aceasta a creat linii în partea din spate a pieselor, dar suprafețele frontale și laterale au fost perfect netede

Setări modificate: PrusaSlicer > Print Settings > 0.20 QUALITY MK3 > Inflill

- "Fill density: 80%"

Setări modificate: PrusaSlicer > Print Settings > 0.20 QUALITY MK3 > Speed

- Viteze de imprimare reduse (10-20-180-400). Vitezele mai mici au ca rezultat suprafețe mai netede și mai lucioase, fără zone mate, reduc zgomotul imprimării cu vibrații... probabilitate mai mică ca colțurile pieselor mari să se dezlipească de patul încălzit, din cauza micșorării.
- "Travel: 180" - vitezele mici (ca 20) creează pete pe suprafață după distanțe lungi de deplasare.
- "First layer speed: 10"-pentru o aderență mai bună

Setări modificate: PrusaSlicer > Printer Settings > Original Prusa i3 MK3S > Custom G-code

- Am adăugat câteva linii la codul G pentru a elimina blobul de filament de pe duză chiar înainte de începerea imprimării și am ridicat linia intro pentru a reduce uzura suprafeței plăcii de tablă de oțel.

G1 Z50 ; ADDED LINE --- Z Up pentru a curăța blobul de filament de pe duză
G1 Z-50 ; ADDED LINE --- Z Down
G1 Z0.50 ; ADDED LINE --- Z Up pentru a reduce aderența liniei de introducere pentru a preveni uzura suprafeței plăcii din tablă de oțel

FIȘIERE STL

Pentru o mai bună calitate și siguranță... Am imprimat majoritatea pieselor separat

Pentru a împărți grupul și pentru a elimina unele părți:
1. Deschideți fișierul "*.STL" în PrusaSlicer Edition.
2. Faceți clic pe butonul [ Split to objects ].
3. Selectați una câte una părțile pe care nu doriți să le imprimați.
4. Apăsați tasta [ Del ] de pe tastatură

	Puteți edita fișiere STL cu suita de creație 3D gratuită și open source Blender.
	Importați fișierul "*.STL": 1. Blender 2.8 > File > Import > Stl (.stl). Dacă obiectul STL importat nu este vizibil: 1. Selectați obiectul importat în lista "Scene Collection" (panoul din dreapta sus). 2. În "Object Mode" (modul obiect) (lista derulantă din stânga sus) > Object > Set Origin > Geometry to Origin

Switch_Box_Top.STL

1 x Audio Source Switch Box Top - Unghi de umplere: 0°

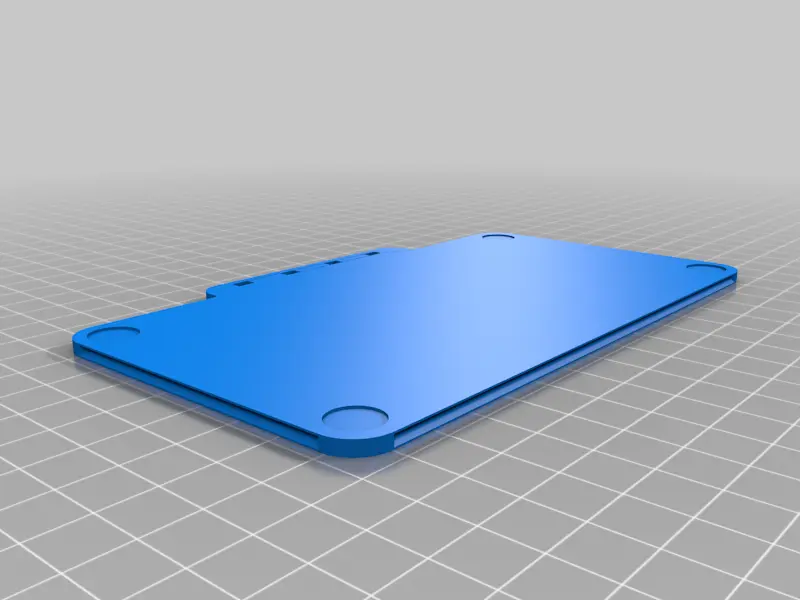

Switch_Box_Bottom.STL

1 x Audio Source Switch Box Bottom - Fill and Bridging angle: 45°

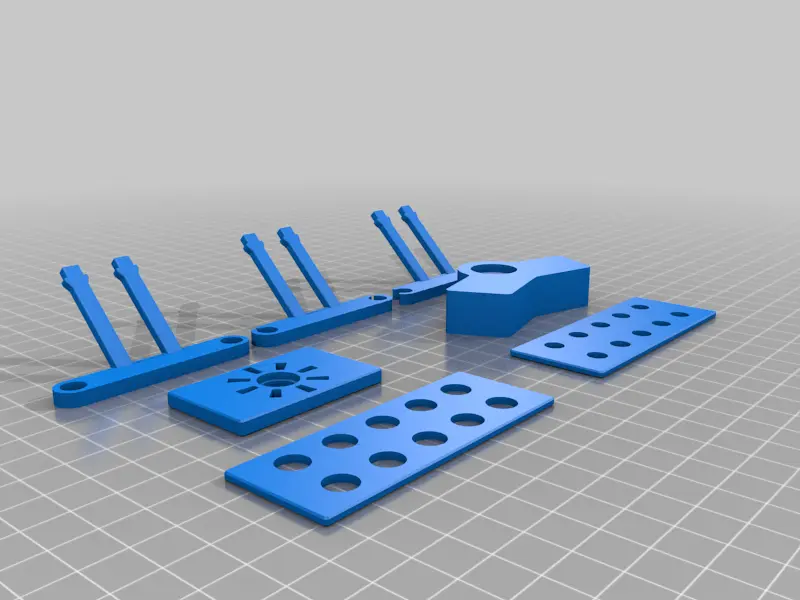

Switch_Box_Parts.STL

1 x Suport microfon stereo Lavalier A - Unghi de umplere: 90°
1 x Suport microfon stereo Lavalier B - Unghi de umplere: 90°
1 x Suport microfon stereo Lavalier C - Unghi de umplere: 90°
1 x Placă comutator rotativ (2)
1 x Buton comutator rotativ (2) - Unghi de umplere: 90°
1 x Placă spate cutie comutator sursă audio cu găuri de 8 mm
1 x Placă spate cutie comutator sursă audio cu găuri de 6 mm

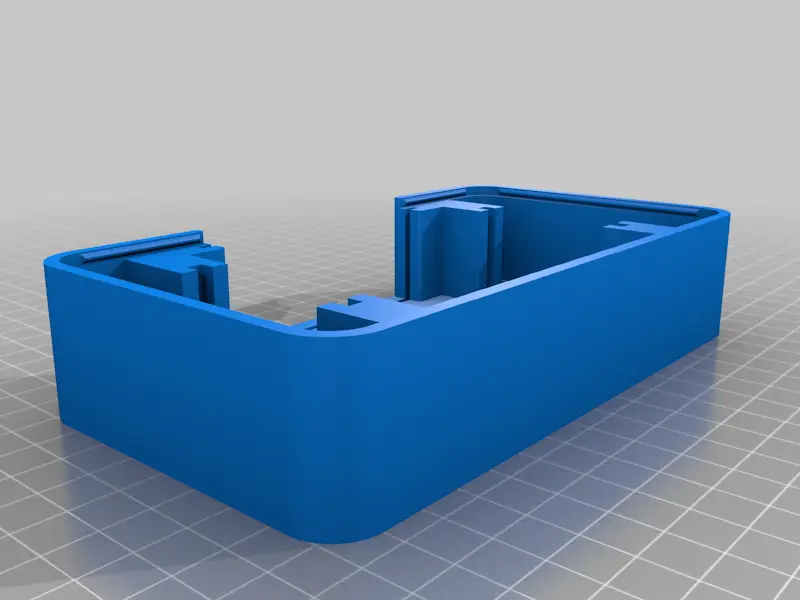

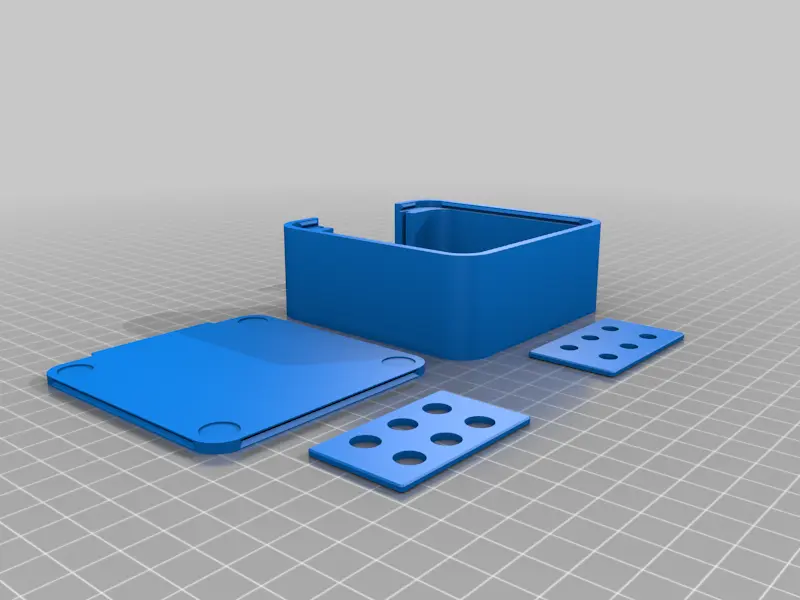

Volume_Box_A.STL

1 x Volume Control Box A Bottom - Unghi de umplere și punte: 45°
1 x Volume Control Box A Top - Fill angle: 0°
1 x Volume Control Box A Back Plate with 8mm Holes
1 x Volume Control Box A Back Plate with 6mm Holes

Volume_Box_B.STL

1 x Volume Control Box Back Plate with 8mm Holes
1 x Volume Control Box Back Plate with 6mm Holes
1 x Volume Control Box B Top - Fill angle: 0°
1 x Volume Control Box B Holder for IKEA OLOV adustable leg
1 x Volume Control Box B Bottom for Velcro - Fill and Bridging angle: 45°
1 x Volume Control Box B Bottom for Attachments - Fill and Bridging angle: 45°
1 x Volume Control Box B Desktop Plate - Unghi de umplere: 0°

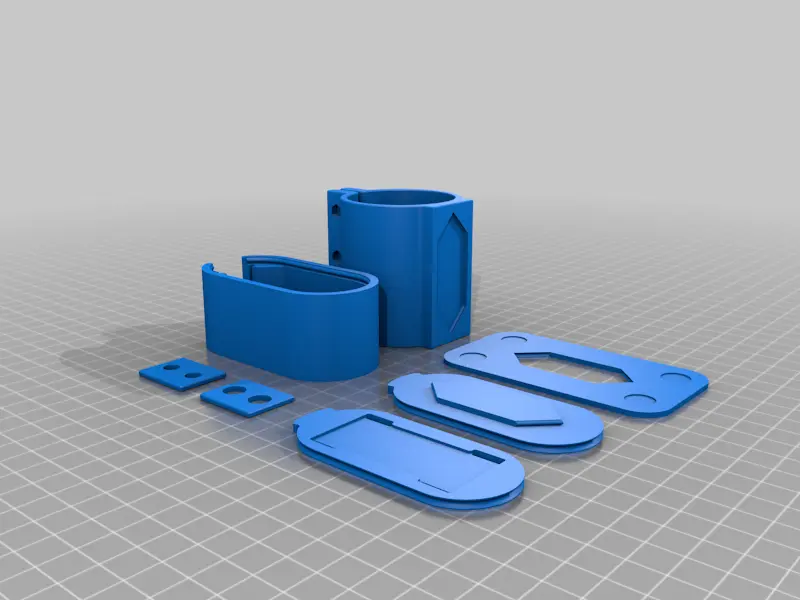

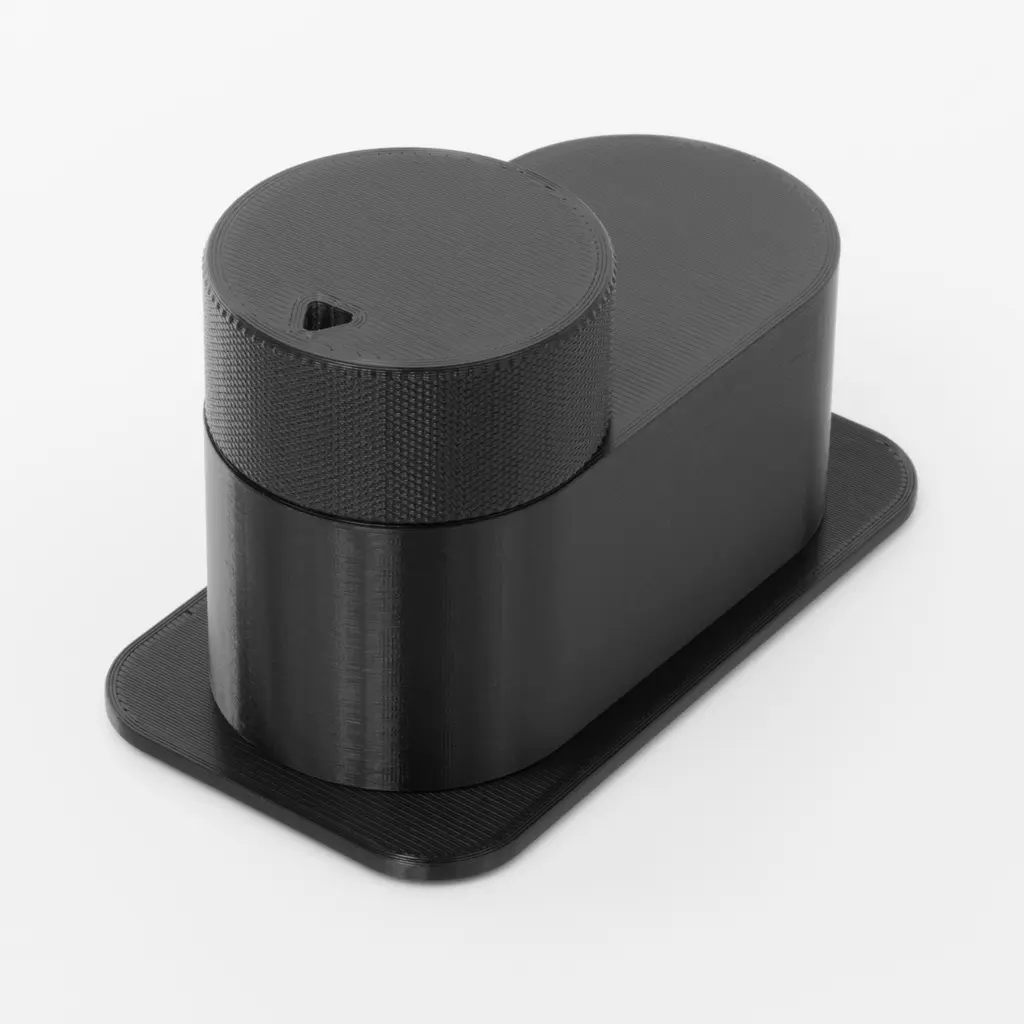

Knobs.STL

Arborele canelat are 18 dinți, astfel încât puteți monta butonul canelat numai în poziții fixe cu unghi de 20°. Nu există spațiu în Cutia de control al volumului B pentru a roti potențiometrul de 24 mm.Dacă doriți să aliniați butonul la diferite unghiuri, puteți utiliza inserții diferite pentru buton.

Pentru toate piesele: Poziția cusăturii:Aleatoriu

1 x capac pentru buton - Unghi de umplere: 0°
1 linie: Inserții pentru arbore de 15mm (placă de -4mm) - Potențiometru Alpha RV24BF (inserție 1)
2 Line: Inserții pentru arbore de 15 mm (placă de -2 mm) - Potențiometru Bourns PTD902 (inserție 3)
3 Line: Inserții pentru arbore de 20 mm (placă de -4 mm) - Comutator Alpha SR2511F (inserție 1)

Arbore rotund
Arbore canelat 0° - Săgeata butonului aliniată cu vârfurile dinților (0°).
Arbore canelat ±10° - Săgeata butonului aliniată între vârfurile dinților (pentru a roti butonul ±10°)
Arbore canelat +5°, -5° - Săgeata butonului rotită cu 5° după sau înaintea vârfurilor dinților (pentru a roti butonul ±15° sau ±5°)

Distanțiere.STL

1 x distanțiere de la 9 mm la 7 mm gaură - Pentru potențiometrul Bourns PTD902
1 x distanțiere de la 11 mm la 7 mm gaură
1 x distanțiere de la 11 mm la 8 mm gaură - Pentru potențiometrul Alpha RV24BF

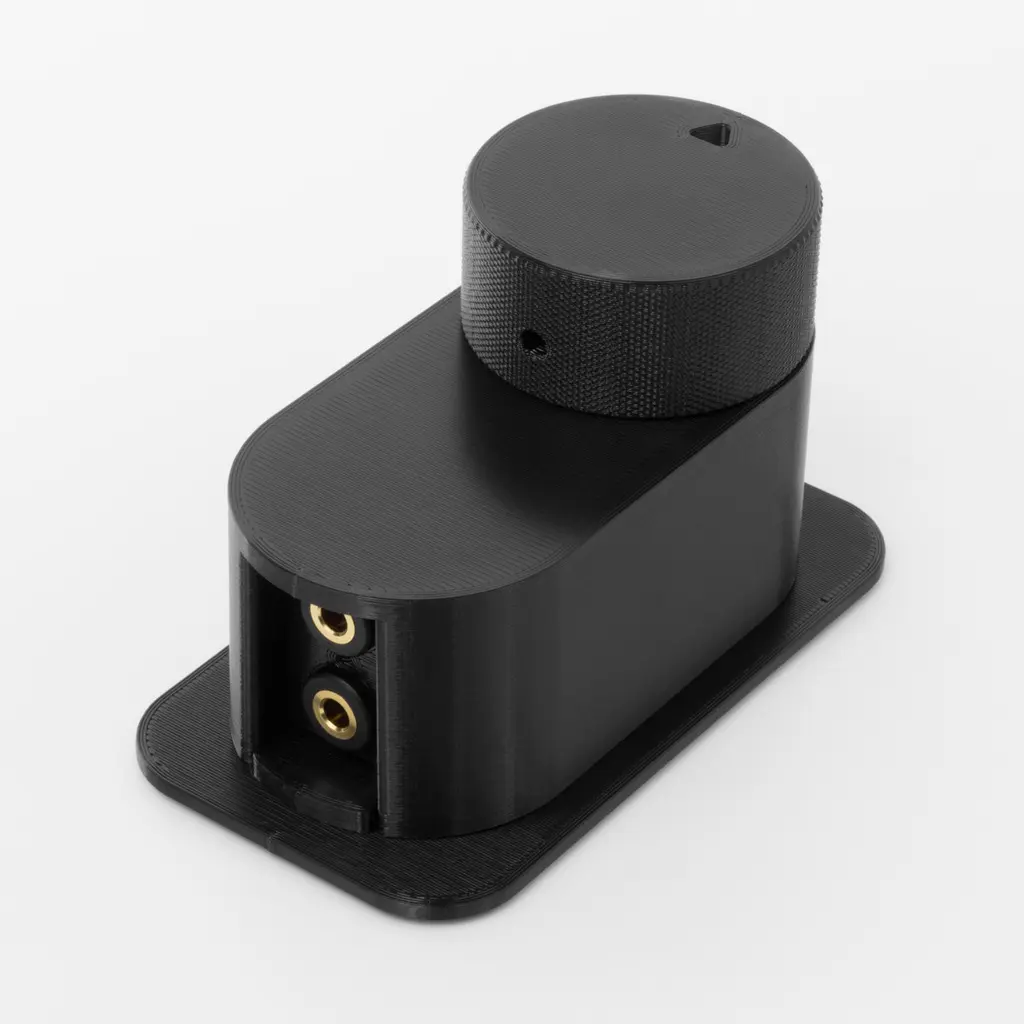

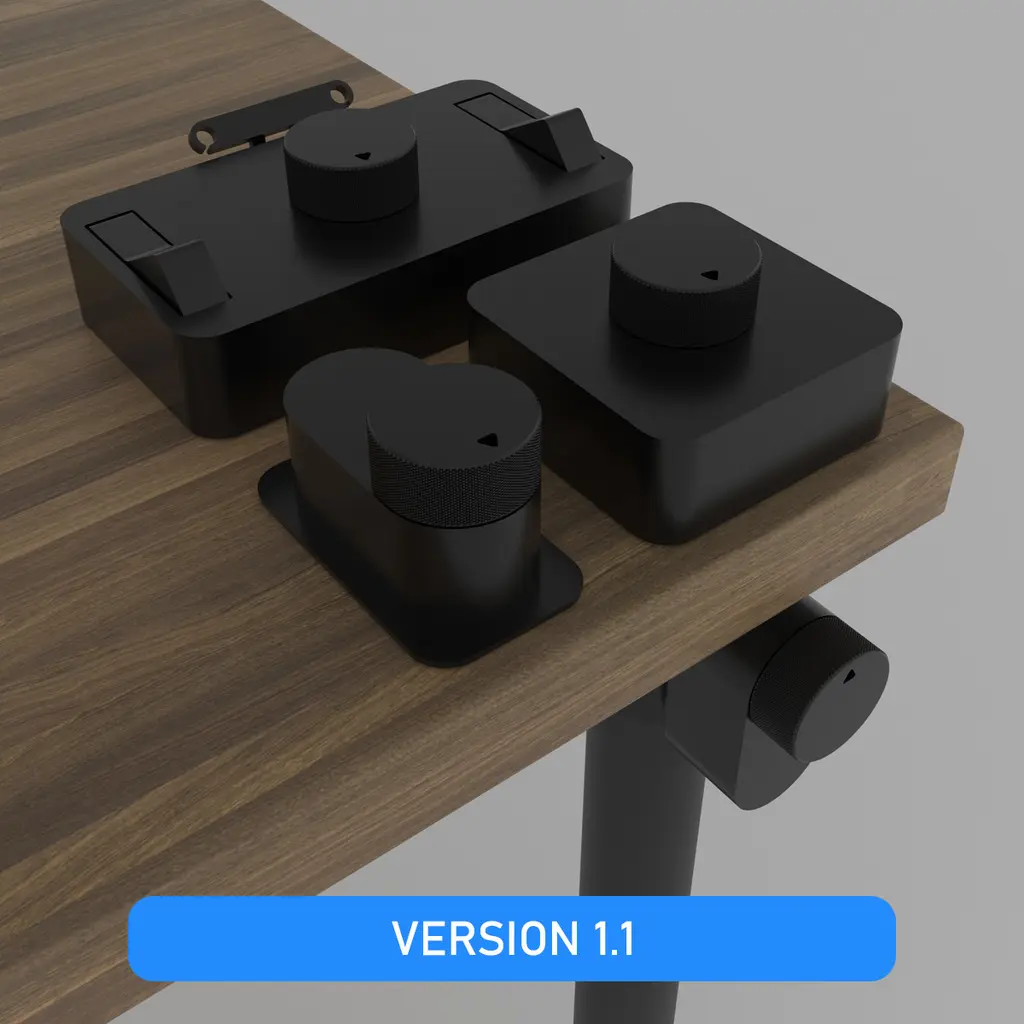

Cutii de comutare a sursei audio și de control al volumului

0.2mm layer, 2 walls, 15% infill
