このデザインリミックスは、d_v_ermakov氏による3 x CFSスタンドの素晴らしい作品を利用し、一部の部品を使用してCFSに必要なスペースを削減するバージョンを作成したものです。

新しい部品は左右兼用の前足 x 2 です。

後足 x 2 は、ここで左側ファイルのミラー機能を使用して右側バージョンを作成しています。

オリジナルモデルから再利用した部品は、左右のトップレールとCFS用の足 x 4 です。

部品の印刷に使用したK1 max用の3MFプロジェクトを含めています。Hiを使用する場合は、部品を複数のプレートに分割し、別々のバッチで印刷する必要があります。

これらの部品を使用すると、お好みの高さまでスタンドを作成できます。Hiの側面にあるソケットの位置の関係で、CFSケーブルの長さが非常にギリギリになる点にご注意ください。必要に応じて高さを上げられるよう、2mの交換用ケーブルを購入しました。

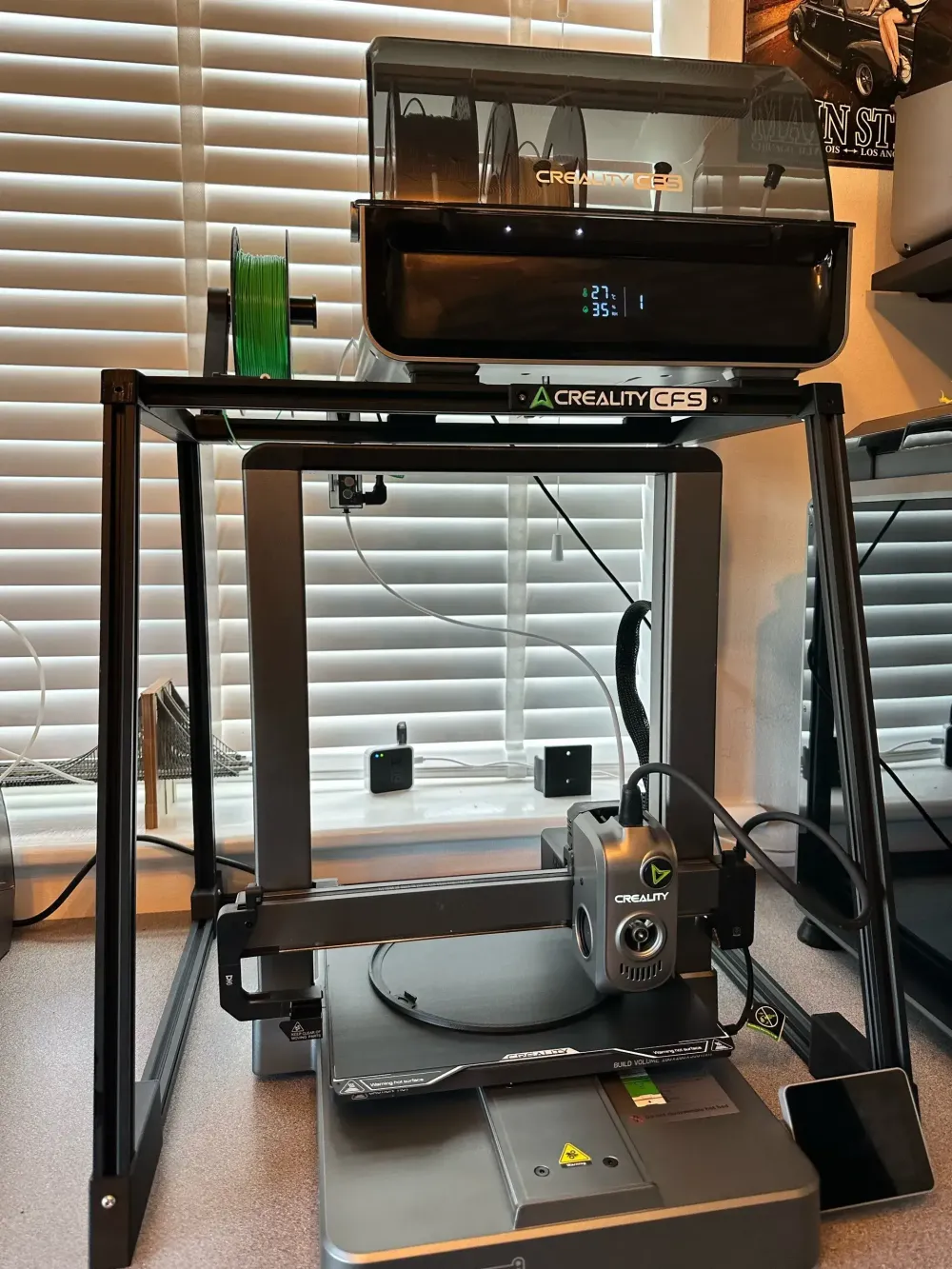

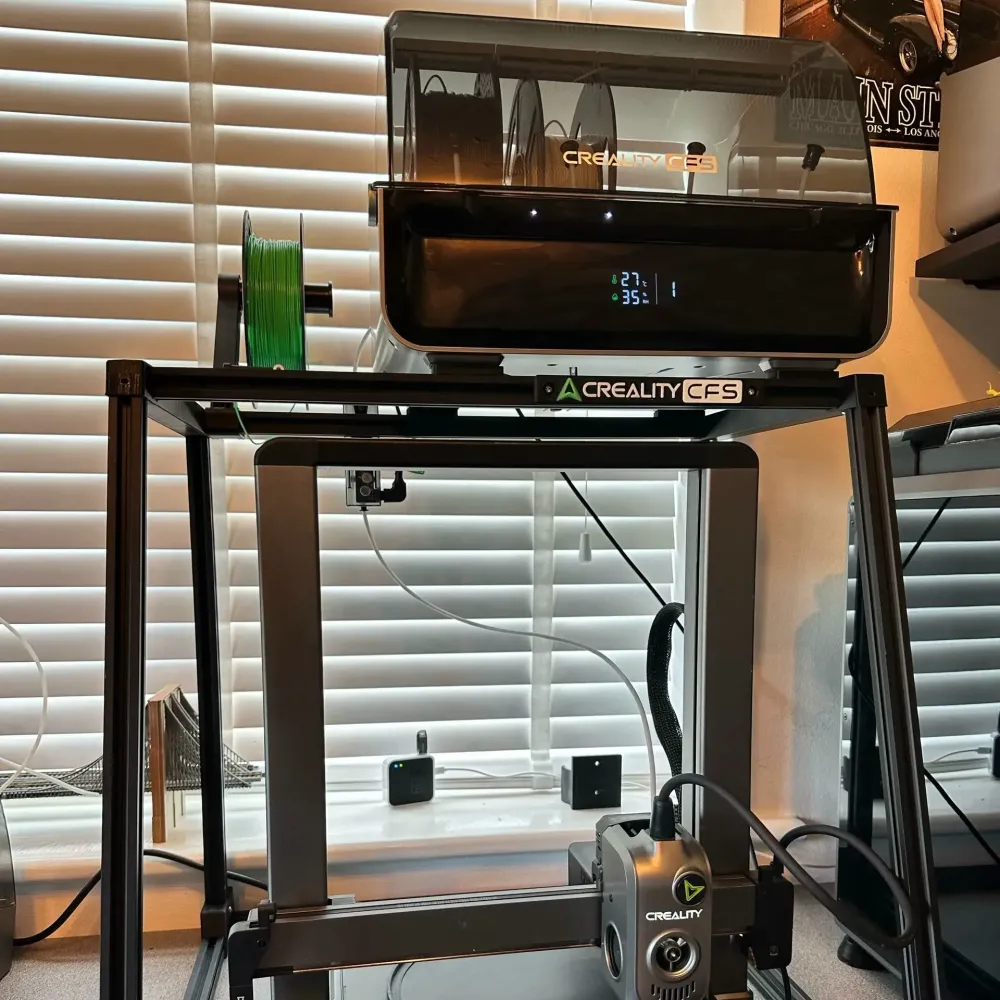

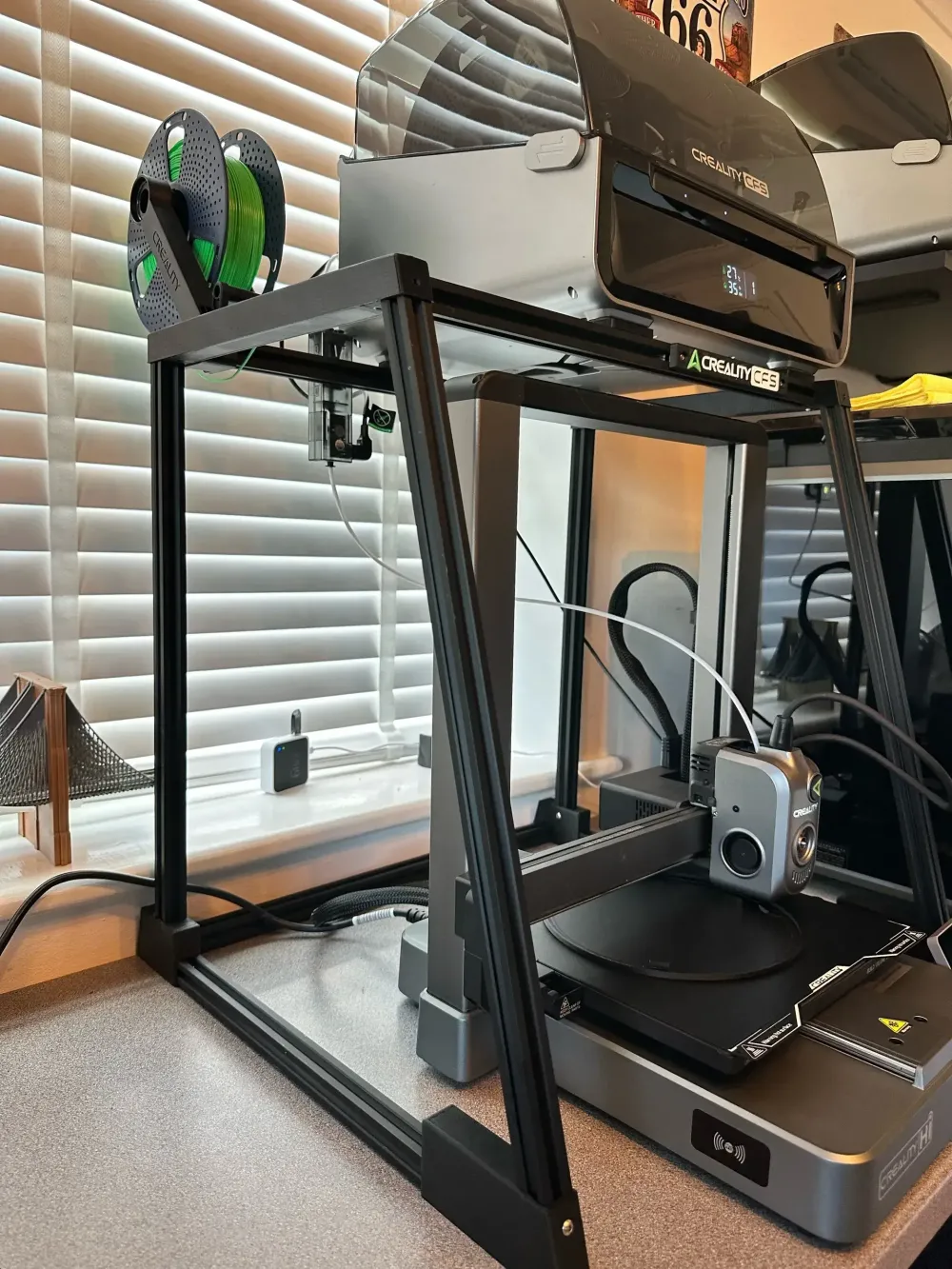

印刷開始時にエクストルーダーがホームポジションに戻るためのスペースが必要な点にご注意ください。画像のような低プロファイルを使用する場合は、エクストルーダーがCFSに干渉しないよう、十分に後ろに配置してください。

2020プロファイルの長さを測るために分解する時間がなかったため、お好みに合わせて調整されることをお勧めします。なお、組み立て時の私のスタンドの高さは、作業台からサポートレールの上部までで535mmです。後足の後ろから前足の前までのサイズは520mmです。

Hiプリンターをお持ちで、プリンターに固定せず、動作にも干渉しないラックをお探しの方のお役に立てれば幸いです。

また、これにぴったり合う廃料トレイがすでに作成されているのを見つけましたので、そのリンクを記載します。 https://www.crealitycloud.com/model-detail/67dd7b4164e6c7525b3d25cc?source=26

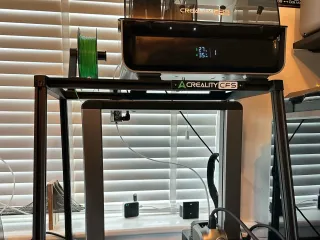

Creality HI用CFSライザー
