NOTA: Fusion 360 ha avuto un malfunzionamento e ha esportato un modello che deve essere scalato al 1000% per avere le dimensioni corrette. Inoltre, vorrei poter includere il file di progetto F360 (.f3d) insieme al modello stesso.

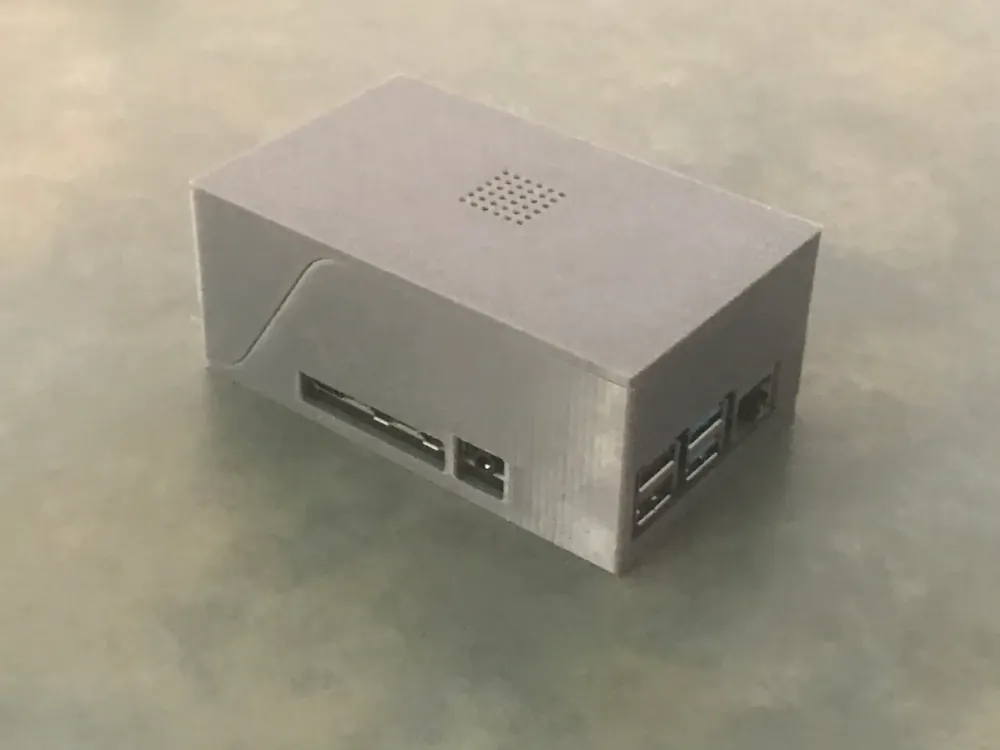

Questo è letteralmente (all'esterno) una scatola incernierata con alcuni bordi arrotondati tra le due metà, fori per collegare tutta la roba e alcuni fori di ventilazione posizionati in modo approssimativo.

Per le cerniere, tagliate una striscia dalla bobina del filamento (idealmente lunga 15 mm), inseritela nei fori, poi usate una specie di penna 3D (che è praticamente solo l'estrusore, la resistenza e altre cose montate in un telaio simile a una penna) per spruzzare(?) della plastica sui perni esposti (che sono stati ricavati da una bobina di filamento) per evitare che detti perni vengano sbalzati fuori dal meccanismo della cerniera.

Per il Raspberry Pi, credo siano viti M2? Le ho recuperate (insieme al Raspberry Pi e alla ventola) da un vecchio case in stile PowerMac G3/G4 che occupava troppo spazio sulla mia scrivania (questo è il motivo principale per cui l'ho realizzato, insieme alla semplice voglia di rendere più facile lo scambio delle schede microSD).

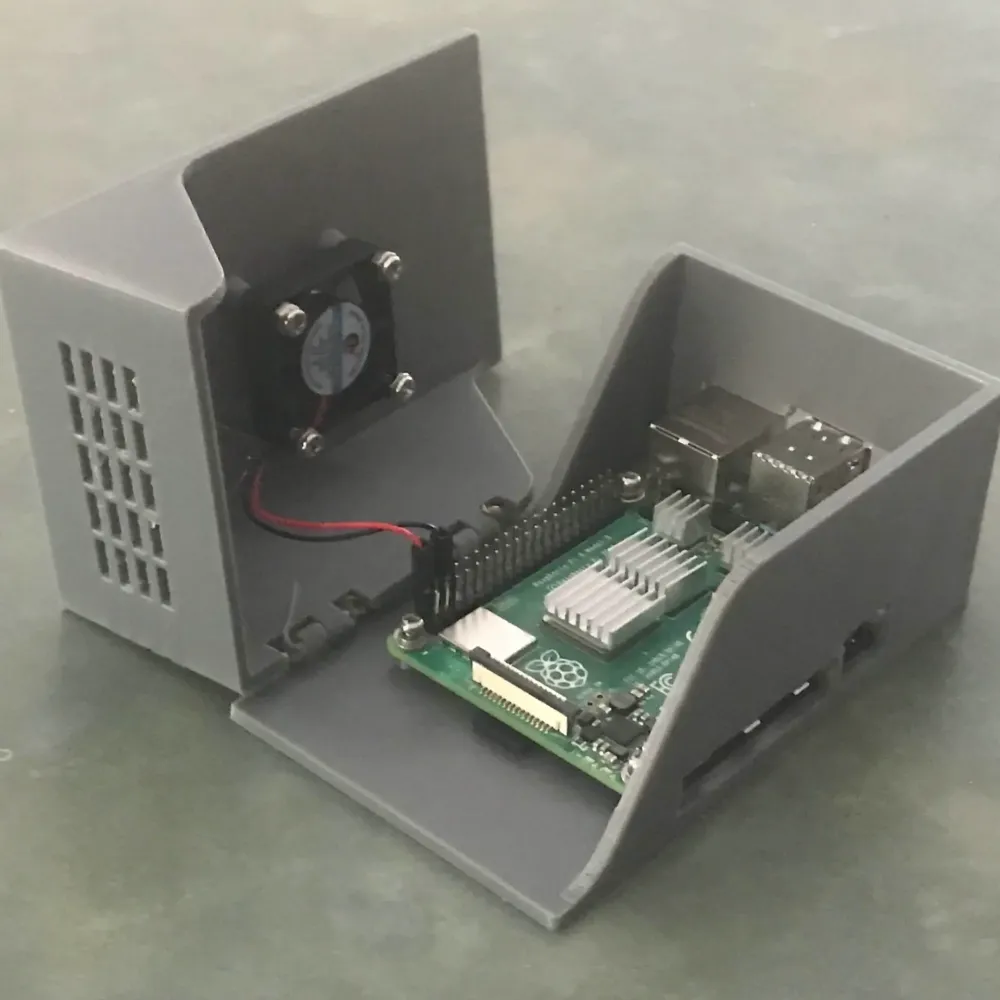

Questa custodia ospita una ventola da 30 mm (delle stesse dimensioni di quella del vecchio case), le viti sembrano essere circa mezzo millimetro più spesse (M2.5) rispetto alle viti del Raspberry Pi. Tuttavia, quelle devono essere più lunghe.

Ho usato questo (https://www.***********.com/thing:3778297) come modello "fittizio" per aiutarmi con tutto ciò che riguarda le misurazioni.

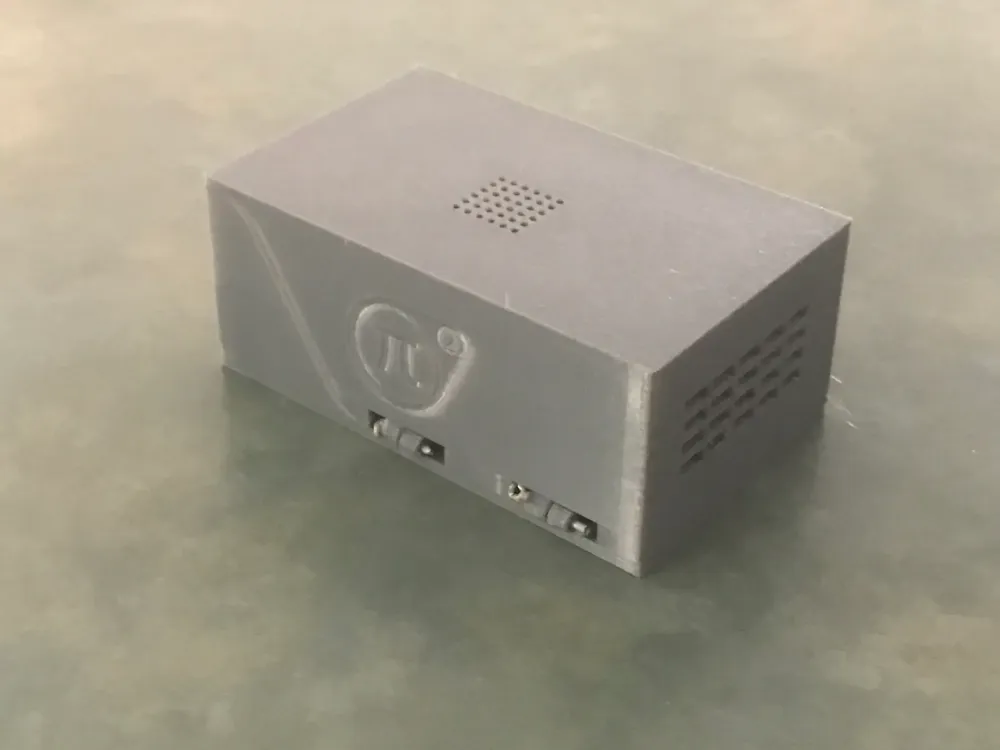

Inoltre, riguardo al logo sul "fronte": è semplicemente il logo di Half-Life 2 con il simbolo lambda sostituito dal simbolo pi. È stato ricreato a memoria, però. Dovrebbe essere come una versione logo del mio nome utente.

Custodia semplice e incernierata per Raspberry Pi 4b

Strato da 0,2 mm, 2 pareti, riempimento al 15%
