Base universal para herramientas neumáticas EURO de 1/4″ — Montaje deslizante en cajón + Opción de tornillo M4 | Captura por gravedad de acoplamiento superior | Impresión sin soportes (Ligero y Sólido)

Base inteligente para herramientas neumáticas EURO de 1/4″ con dos opciones de montaje: se desliza sobre las nervaduras de cajas de herramientas/cajones o se fija con un solo tornillo M4. Acción de acoplamiento superior con estante interno por gravedad—perfecto para pistolas de soplado, pistolas de pintura y mangueras. Sin soportes. Variantes Ligero y Sólido para PLA/PETG/ASA/ABS/TPU.

Descripción

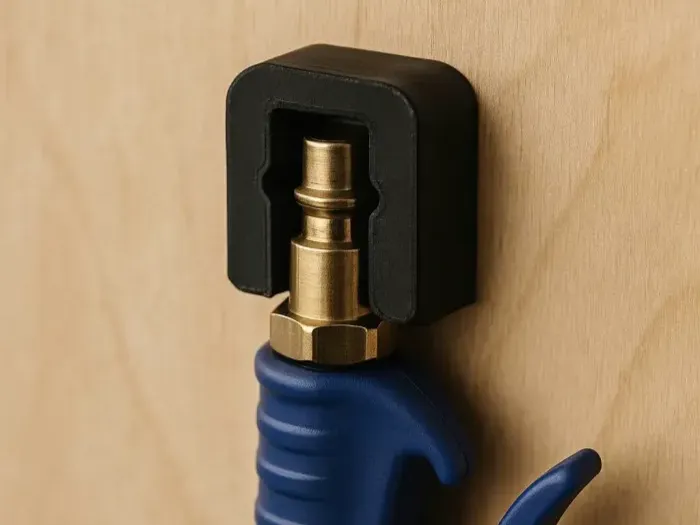

Este soporte compacto y resistente para taller aloja cualquier herramienta neumática equipada con un conector macho EURO (perfil europeo) de 1/4″. A diferencia de los ganchos genéricos, este diseño utiliza una inserción hacia arriba (“acoplamiento superior”): empuja el conector hacia arriba en la cavidad orientada hacia abajo hasta que asiente en el estante interno—la gravedad lo mantiene sujeto. Un canal con chaveta y antirrotación evita el bamboleo para que las herramientas queden quietas y ajustadas.

Montaje de dos formas:

Montaje deslizante en nervadura — el riel trasero integrado se desliza sobre la nervadura de cajones/cajas de herramientas modulares (como se muestra en las fotos).

Montaje con tornillo M4 — usa el orificio integrado para fijarlo a paredes, furgonetas, gabinetes o paneles perforados con un tornillo de 4 mm (+ arandela).

Elige Ligero para pistolas de soplado de uso diario y mangueras cortas; selecciona Sólido para pistolas de pintura más pesadas, mangueras más largas y entornos de alta vibración. Cada modelo está ajustado para imprimirse sin soportes y con chaflanes limpios en la boca para un acoplamiento superior suave.

Ideal para: garajes, talleres de carrocería, furgonetas de servicio, carritos de compresores, líneas de ensamblaje y cualquier pared o cajón de herramientas que necesite un almacenamiento rápido y ordenado de herramientas neumáticas y mangueras de acoplamiento rápido.

Qué incluye (archivos)

Archivo STL (STL genérico)

PETG-Light-Ver (perfil 3MF)

Hyper-PLA-Light.-Ver (perfil 3MF)

Hyper-PLA Solid (perfil 3MF)

TPU-Solid (perfil 3MF)

ASA-SOLID (perfil 3MF)

ABS-SOLID (perfil 3MF)

PETG-SOLID (perfil 3MF)

PLA-SOLID (perfil 3MF)

Ligero = relleno/pareces más finos para herramientas manuales típicas.

Sólido = reforzado para herramientas/mangueras pesadas y configuraciones móviles.

Compatibilidad

Conector macho de perfil EURO/europeo de 1/4″ (la espiga roscada en tu herramienta).

Funciona con pistolas de soplado, pistolas de pintura, clavadoras, lijadoras, mangueras de acoplamiento rápido, etc.—siempre que tengan un conector macho EURO instalado.

No diseñado para perfiles US Milton/Industrial/ARO a menos que tu herramienta use un conector EURO.

Impresión (sin soportes)

Orientación: Cara trasera sobre la cama, cavidad/boca hacia arriba.

Boquilla: 0.4 mm (0.6 mm ideal para Sólido).

Altura de capa: 0.20 mm (0.20–0.28 mm para Sólido).

Perímetros: Ligero 3+ | Sólido 4–5

Superior/Inferior: Ligero 4 | Sólido 6–8

Relleno: Ligero 15–25 % (giroide/rectilíneo) | Sólido 35–60 %

Material y temperaturas (típicas; ajustar según sea necesario):

PLA / Hyper-PLA: boquilla a 200–215 °C, cama a 55–60 °C

PETG: boquilla a 235–250 °C, cama a 75–85 °C

ABS: boquilla a 240–255 °C, cama a 90–105 °C (carcasa)

ASA: boquilla a 245–260 °C, cama a 90–105 °C (carcasa, resistente a UV)

TPU (95–98A): boquilla a 215–230 °C, cama a 40–60 °C, 20–30 mm/s

Para pistolas de pintura/mangueras largas, usa PETG-SOLID, ASA-SOLID o ABS-SOLID (4–5 paredes, ~50 % de relleno). TPU-SOLID añade un estacionamiento suave y sin traqueteos.

Montaje

Montaje deslizante en cajón: alinea el riel trasero con una nervadura del cajón/caja de herramientas y deslízalo desde el lado hasta que encaje completamente.

Montaje con tornillo M4: perfora la superficie y fíjalo con un tornillo M4 (4 mm) + arandela.

Se puede complementar con cinta VHB/de espuma opcional, pero usa tornillos para herramientas pesadas.

Uso

1. Sostén tu herramienta por el mango.

2. Empuja el conector EURO hacia arriba en la cavidad del soporte hasta que sientas que asienta en el estante interno.

3. Para retirarlo, levántalo ~5–8 mm para liberar el estante, luego tira hacia abajo/afuera.

Ajuste de encaje

Si el conector se siente apretado, escala X/Y +0.5–1.0 % o establece la expansión horizontal en +0.10 mm.

Si está flojo, escala X/Y −0.5 % o establece la expansión horizontal en −0.10 mm.

Rebaja ligeramente la boca si es necesario.

Seguridad y carga

Usa la variante Sólido + montaje seguro para herramientas pesadas o equipos móviles.

Inspecciona periódicamente el soporte en entornos de alta vibración.

No apto para elevación suspendida ni para usarlo como escalón.
