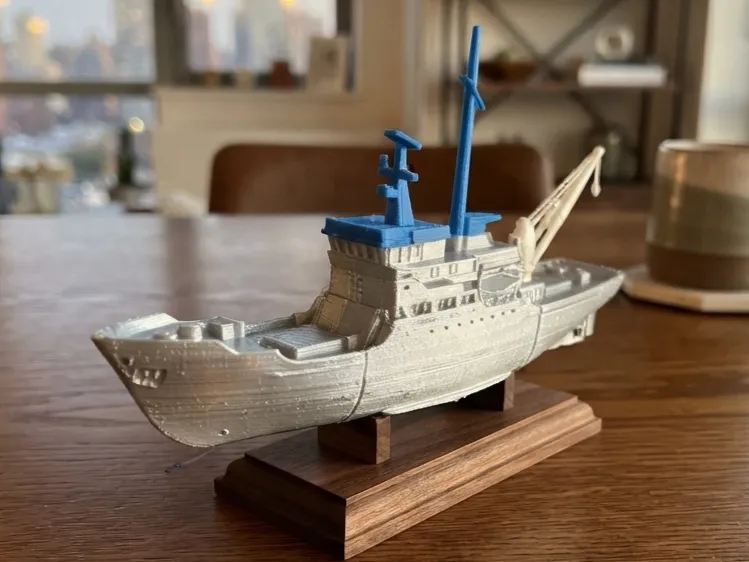

قارب صيد الجر بتصميم ماموث المبسط

المفهوم والتصميم

النمط: نموذج تقني واقعي ودقيق، تم تحسينه من خلال تجميع متعدد الأجزاء.
تحسين الطباعة: تم تصميم الأشكال للحد من النتوءات المفرطة. تم تصميم الهياكل الفوقية (القمرة الزرقاء، الصاري والرافعة) ليتم طباعتها بشكل منفصل ثم تجميعها، مما يضمن تشطيبًا نظيفًا دون الإضرار بالتفاصيل.

الحد الأدنى للسمك: تم تحديد أبعاد الجدران والهيكل لضمان صلابة هيكلية مثالية مع الحفاظ على دقة العناصر

.
التوصيات الفنية

الهيكل: يوضع مسطحًا على منصة الطباعة (في اتجاه الطول) لتعظيم الالتصاق والمقاومة الأفقية.
القمرة والهياكل الفوقية: توضع مسطحة في وضعها الطبيعي لتجنب الدعامات غير الضرورية.

الدعامات: يوصى بها فقط للنتوءات البسيطة في الهيكل السفلي أو التراكيب تحت الجسر. استخدم دعامات "شجرية" (عضوية) يسهل فصلها للحفاظ على حالة السطح.

معلمات الطباعة (FDM)
ارتفاع الطبقة: 0.12 أو 0.16 \text{ mm}$ للحصول على سطح أملس وتعريف جميل لتفاصيل الهيكل.
الحشو: 15\% إلى 20% بنمط Gyroid أو Grid لضمان توازن جيد بين الخفة والصلابة ومتانة القطعة.

المواد الموصى بها:

PLA (على سبيل المثال: PLA معدني/فضي للهيكل وخيوط ملونة للهياكل الفوقية كما في صورتك) للحصول على مظهر جمالي سهل الطباعة.
PETG إذا كان النموذج مخصصًا للتداول المتكرر أو اختباره في بيئة خارجية.

نصائح احترافية

التجميع: خطط للصق نظيف (نوع سيانو أكريلات) لتثبيت عناصر الهيكل الفوقي (القمرة، الصاري، الرافعة) على موصلات التوجيه الخاصة بالهيكل.

المعالجة اللاحقة: سيؤدي الصقل الخفيف لمناطق التلامس مع الدعامات إلى الحصول على تشطيب هيكل نظيف تمامًا قبل العرض أو إبرازه على قاعدته الخشبية.
