L'Ender 5 Max è complessivamente un'ottima macchina, ma la testina è un vero incubo. I punti principali sono:

L'estrusore è troppo debole
L'hotend tende a perdere
Il raffreddamento è scadente. Sebbene la potenza delle ventole sia più che sufficiente, le ventole raffreddano l'ugello, il che porta frequentemente a intasamenti dell'ugello, sottoestrusioni temporanee o persino stampe fallite

Ho passato giorni a costruire e perfezionare questo finché tutto non si è assemblato perfettamente.

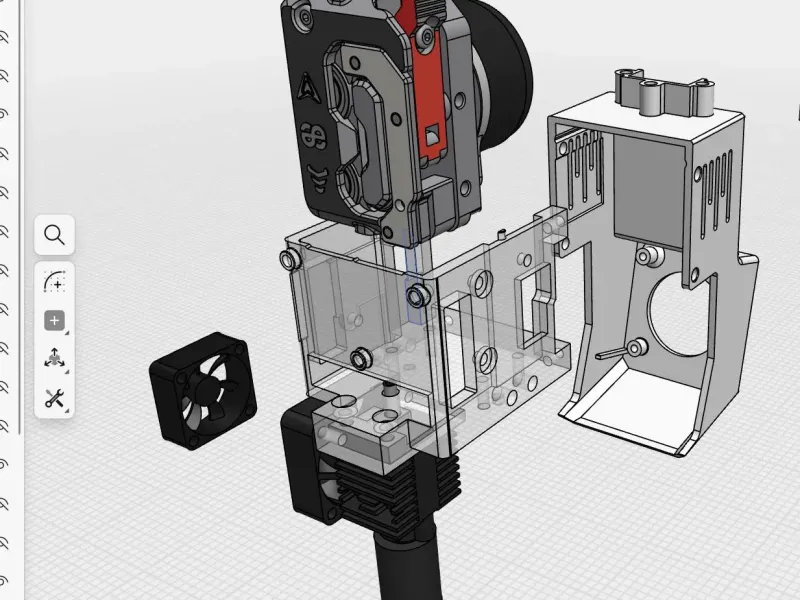

L'estrusore è stato sostituito dall'estrusore DXC, che purtroppo non si adatta come sostituto diretto
L'hotend è un TZ V6. A differenza dell'hotend originale e proprietario, questo è ampiamente disponibile a una frazione del costo
Ho costruito condotti di raffreddamento per soffiare direttamente l'aria sugli oggetti e ho schermato l'ugello dalla ventola posteriore

Come potete vedere nelle foto, sto usando un hotend TZ V6 invece dell'originale Creality, che tende a perdere nella parte superiore. Ho stampato tutto in PETG, ma ovviamente qualcosa come il Nylon sarebbe probabilmente meglio.

La copertura posteriore non è opera mia e ho avuto problemi a far entrare la presa d'aria. Suppongo che non ci sia abbastanza tolleranza, quindi ho usato una pistola termica per ammorbidire il materiale prima di montare la ventola.

**IMPORTANTE: Il raffreddatore originale in alluminio dell'Ender 5 Max NON è simmetrico! C'è un lato più lungo e uno più corto verso le alette. Per montarlo correttamente, è necessario invertirne l'orientamento. Non montarlo come era montato in origine.

Per il TZ V6 uso la versione speciale commercializzata per il K1/K1 Max che ha un tubo di rame da 10 mm (6 mm di diametro) per l'heatbreak. Ho allegato alcune foto per riferimento, le ho ordinate su AliExpress.

Le ho ordinate con elementi riscaldanti da 40W, che sembravano un po' deboli ad alte velocità. Poi ne ho messi due in parallelo, così la potenza di riscaldamento è di 80W e questo funziona a meraviglia. Se non sbaglio, dalle mie misurazioni, il riscaldatore in ceramica originale è da 70W, quindi un po' di più non dovrebbe essere problematico.
**

AVVERTENZA: Ho rimosso il condotto di raffreddamento. Al momento c'è un problema con esso, quando si verifica un "blob of death" potrebbe far esplodere il tuo hotend in pezzi.

Link:

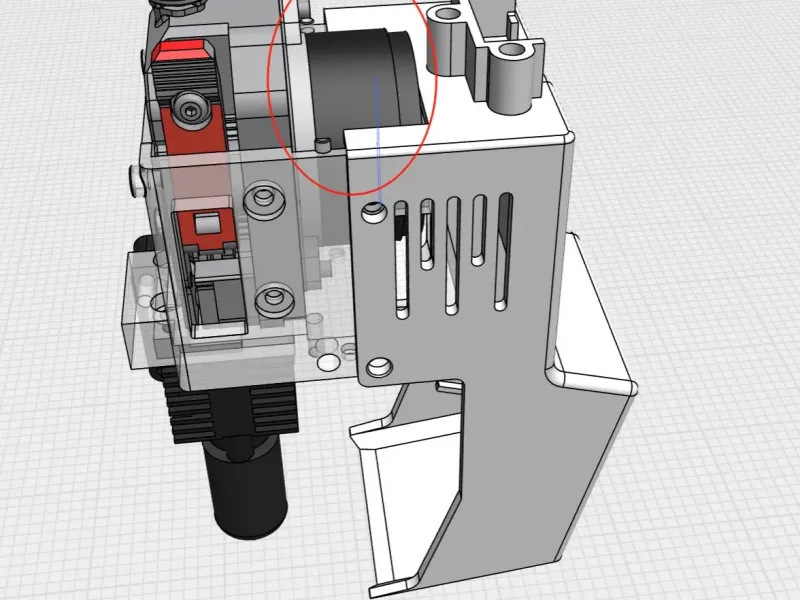

Pannello posteriore DXC:
https://www.crealitycloud.com/model-detail/ender5-max-dxc-extruder-back-panel?source=5

Viti
https://www.***********.com/thing:3419117/files

Inserto filettato
https://www.**********.com/model/110927-threaded-insert-m3

Mockup estrusore DXC
https://www.**********.com/model/1339561-dxc-extruder-mock-up

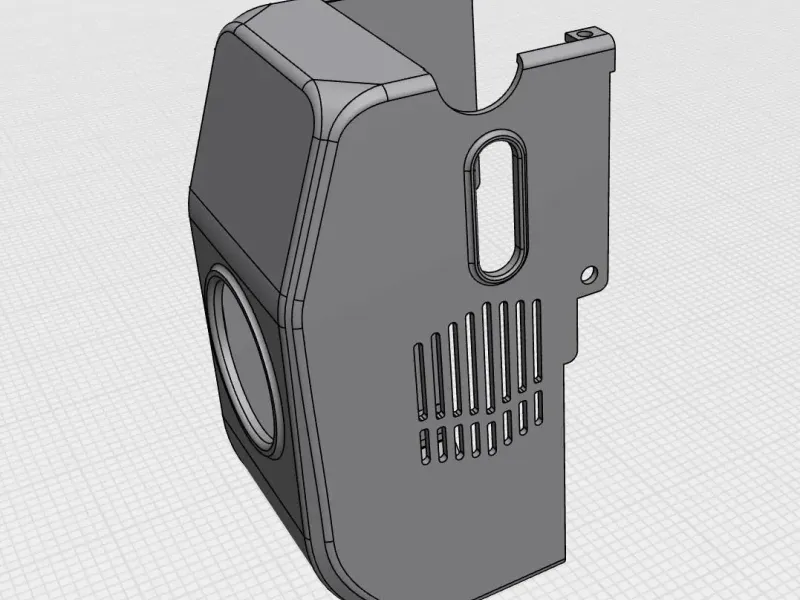

Copertura frontale DXC
https://www.crealitycloud.com/model-detail/ender5-max-dxc-extruder-front-cover?source=5
