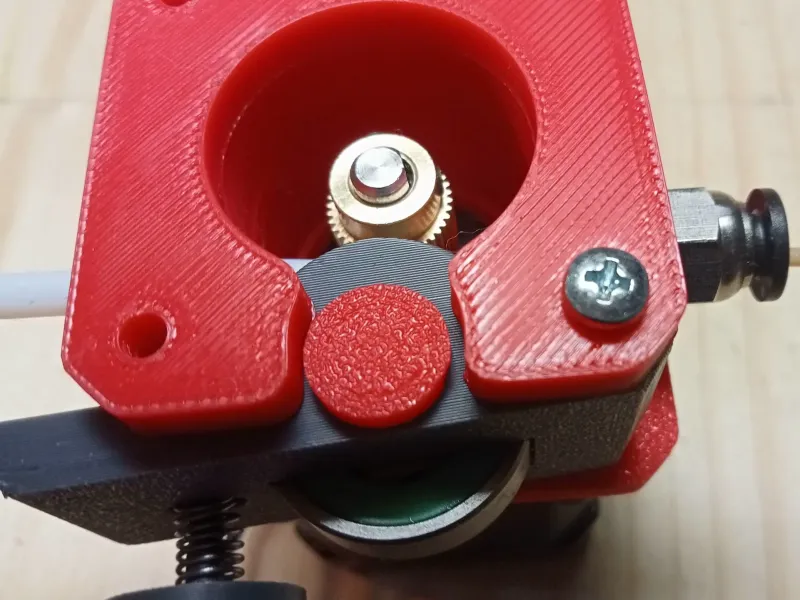

قاذف بادن بسيط ورخيص. صُمم هذا القاذف لمشروع مدرسي لطابعة ثلاثية الأبعاد ذاتية الصنع. يمكن أيضًا استخدام القاذف على Creality Ender 3. تم اختيار المكونات المستخدمة بناءً على توفرها وسعرها في أوروبا.

قاذف بادن بسيط ورخيص. صُمم هذا القاذف لمشروع مدرسي لطابعة ثلاثية الأبعاد ذاتية الصنع. يمكن أيضًا استخدام القاذف على Creality Ender 3. تم اختيار المكونات المستخدمة بناءً على توفرها وسعرها في أوروبا.

المواد/ما تحتاجه

3x براغي M3x35 مم

1x برغي M3x25 مم

1x زنبرك 20 مم M3

1x وصلة هواء مضغوط M10

5-10 سم أنبوب PTFE 1.75 مم

1x ترس بثق MK8

1x محمل كروي 608ZZ

مفهوم التصميم

صُمم قاذف بادن البسيط مع مراعاة البساطة والكفاءة. يجعل حجمه المدمج من السهل دمجه في إعدادات الطابعات ثلاثية الأبعاد الحالية، بينما تضمن الألوان الزاهية رؤية محسنة لإجراء التعديلات.

الغرض

صُنع هذا القاذف للاستخدام في أنظمة الطابعات ثلاثية الأبعاد التي تستخدم إعداد بادن. إنه خيار موثوق لتغذية الخيوط بكفاءة وسلاسة، مما يمنح ميزة في سيناريوهات الطباعة ثلاثية الأبعاد عالية السرعة.

توصيات الطباعة

اطبع باستخدام PETG أو ABS للحصول على القوة والمتانة. تأكد من الالتصاق الموثوق به باستخدام سرير ساخن واستخدم الهياكل الداعمة حيثما لزم الأمر.

تعليمات التجميع

يتم تسهيل التجميع سهل الاستخدام من خلال علامات عالية الوضوح لنقاط التثبيت. تأكد من إحكام تثبيت البراغي للحفاظ على اتصال محكم مع المحرك وإعداد الفوهة.
