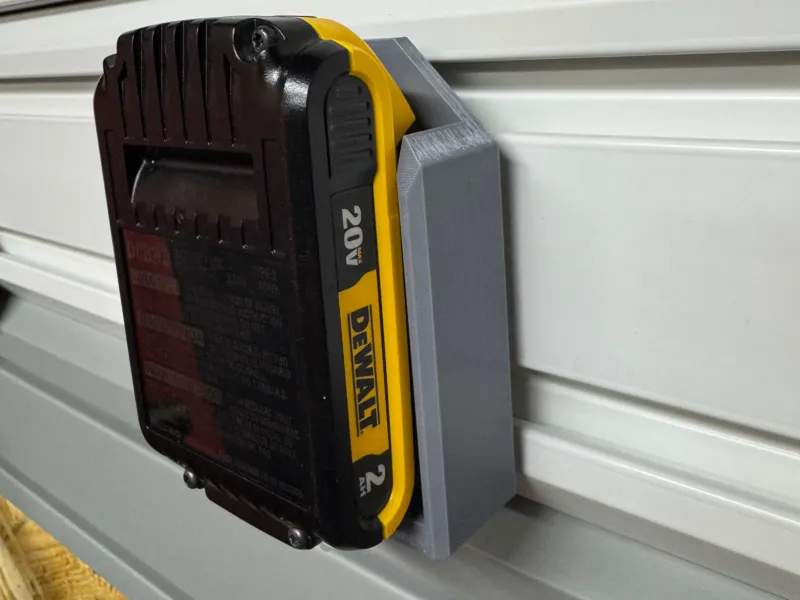

🧠 Suporte para Baterias DeWalt 20V com Cartões de Identificação

Um suporte compacto de parede ou sob prateleira projetado para armazenar com segurança as baterias DeWalt 20V, mantendo-as claramente identificadas com cartões de ID removíveis.

Este suporte utiliza uma interface de encaixe por pressão para a bateria e inclui um conjunto de cartões de ID deslizantes para que você possa identificar rapidamente o número da bateria/vaga.

O design também apresenta o Sistema de Suporte Destacável da Hyperion Creations (HCBSS) para garantir uma impressão confiável com pós-processamento mínimo.

🔧 CARACTERÍSTICAS PRINCIPAIS

🧱 Suporte de Parede ou Prateleira
Monte verticalmente em uma parede ou horizontalmente sob uma prateleira para manter as baterias organizadas e fora da sua área de trabalho.

🔒 Fixação Segura por Encaixe
Projetado para corresponder à geometria dos trilhos das baterias DeWalt, proporcionando um encaixe justo e confiável.

🪪 Cartões de ID Deslizantes Incluídos
Inclui um conjunto de cartões de ID que deslizam na ranhura de rótulo rebaixada para identificação rápida da bateria.

💡 SISTEMA DE SUPORTE DESTACÁVEL DA HYPERION CREATIONS (HCBSS)

Este modelo utiliza um sistema de suporte sacrificial projetado em CAD, integrado diretamente na geometria do modelo.

Em vez de depender de suportes gerados pelo fatiador, a impressão inclui estruturas de suporte destacáveis de precisão que:

• Garantem uma ponte confiável durante a impressão
• Previnem o afundamento em áreas rebaixadas
• Destacam-se facilmente com marcas mínimas na superfície
• Eliminam a necessidade de suportes do fatiador

Simplesmente remova os suportes à mão após a impressão.

Nota: Um arquivo .stl do suporte também está incluído caso prefira utilizar seus próprios suportes ou configurações do fatiador)

🖨 RECOMENDAÇÕES DE IMPRESSÃO

Material:
PLA ou PETG recomendados

Altura da Camada:
0,20 mm funciona bem

Suportes:
Não são necessários suportes do fatiador - (O HCBSS está integrado ao modelo)

Aba:
Opcional

🧰 COMPONENTES INCLUÍDOS

O projeto inclui:

• Suporte para Baterias DeWalt
• Cartões de ID Deslizantes
• Cartão de ID em Branco
• Insert de Preenchimento do Rebaixo* (opcional)

* O insert de preenchimento permite que você imprima o suporte sem a ranhura para o cartão de ID, se desejar, e ainda assim instalá-lo com segurança.

🧩 MONTAGEM

Quase nenhuma montagem é necessária para a instalação.

Simplesmente:

1️⃣ Imprima o suporte
2️⃣ Remova os suportes destacáveis
3️⃣ Imprima um Cartão de ID ou Anel de Preenchimento
4️⃣ Insira o cartão de ID ou anel de sua preferência.
5️⃣ Parafuse o suporte no local de instalação

📌 NOTAS

Este suporte foi projetado com base nos trilhos de baterias no estilo DeWalt 20V, incluindo a linha Power Stack.

O encaixe pode variar ligeiramente com pacotes de baterias de terceiros, dependendo das tolerâncias dos trilhos.

⚙ FILOSOFIA DE DESIGN

Como todos os modelos da Hyperion Creations, este design prioriza:

• Impressão confiável
• Uso prático na oficina
• Detalhes de engenharia bem pensados
• Pós-processamento mínimo

📝 INFORMAÇÕES DA VERSÃO

📌 v1.0 – Lançamento inicial projetado como um suporte para baterias com Cartões de ID.

🔮 Variações futuras podem incluir cartões de ID adicionais se houver interesse suficiente.

💬 Sugestões e melhorias são sempre bem-vindas — e como sempre, fotos de suas impressões são apreciadas.

Obrigado por conferir, e Boa Impressão!
