كنت بحاجة إلى القدرة على استخدام بكرة بوزن 3 كجم على طابعة K2PLUS، لذا بحثت بشكل طبيعي في موقع Creality Cloud.

وجدت "حامل بكرة Creality K2 Plus لبكرتين أو بكرة 3 كجم" بواسطة Kevkie - https://www.crealitycloud.com/model-detail/creality-k2-plus-spool-holder-2-rolls-or-3kg-roll?source=61&profileId=67fbc6b995d0713596f5520a

قمت بطباعته واكتشفت بسرعة أن حافة بكرة الكرتون من Polymaker ستحتك بالذراع المعدني للقطعة المعدنية الخارجية التي تحمل أنبوب PTFE ولن تسمح للبكرة بالدوران مما تسبب في فشل الطباعة.

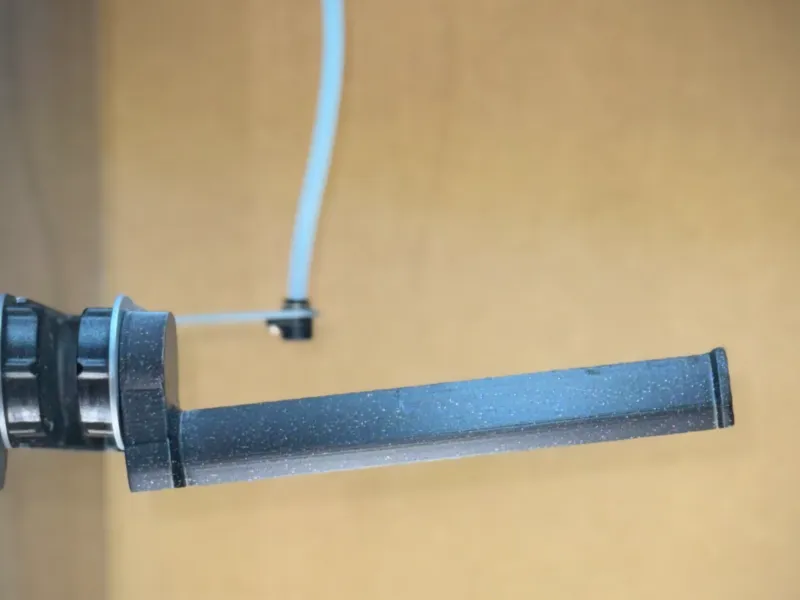

Angled Long Spool Holder Circled Metal Bracket.jpeg

الحل - قمت بمراجعة الملف في برنامج التقطيع عن طريق قصه إلى قطعتين وإضافة أجزاء، وخفض الذراع بما يكفي لتجاوز شريط حامل PTFE كما هو محدد بالدائرة في الصورة أعلاه. في البداية قمت بطباعته منخفضاً ومستقيماً، ثم اكتشفت أن بكرة 3 كجم ستسبب التواء حامل الخيوط المعدني وميل البكرة بحيث تهاجر إلى الخارج أكثر. ثم قمت بقصه مرة أخرى، وخفضته وأضفت ميلاً طفيفاً بحيث تنزلق البكرة نحو K2PLUS وتقلل عزم الدوران على الحامل المعدني. إنه يعمل بشكل رائع والآن تدور البكرات بحرية دون الاحتكاك بذراع حامل PTFE المعدني.
كما يتسع هذا لحمل بكرتين بوزن 1 كجم في نفس الوقت، أو بكرة واحدة بوزن 2 كجم، أو بكرة واحدة بوزن 3 كجم أو حتى عدة بكرات بوزن 250 جرام.

لتسهيل الطباعة، قمت بقطع الجزء السفلي بحيث يمكن طباعته على سطح مستوٍ أكبر باستخدام الحد الأدنى من الدعامات وتعظيم ملامسة سطح السرير مع الحفاظ على قوة كافية لدعم بكرة بوزن 3 كجم.

قمت بطباعة هذه باستخدام Polymaker ABS Galaxy Black على طابعتي P1S (كانت K2Plus خارج الخدمة مؤقتاً للصيانة)

دعمني

أقدر جميع الدعم. إن الدعم يساعد حقاً في تشجيع التصاميم الجديدة ثم نشرها هنا. شكراً لك

دعم

لاحظت أن هناك غبار كرتون وبعض الاحتكاك المتبقي عند استخدام بكرة الكرتون، لذا قمت بعد ذلك بإنشاء محول يتم إدخاله في بكرة الكرتون مما قلل الاحتكاك بشكل كبير، مما يسمح للبكرات بالدوران بسهولة أكبر. يتوفر محولان، واحد لهذا الذراع الأطول وواحد يعمل مع حامل البكرة الخارجي الجانبي الأصلي المقدم من Creality -->

https://www.crealitycloud.com/model-detail/k2plus-3kg-spool-all-adapters-side-ext-filament?source=22&profileId=6a51c1a134f979d35f0b066a

3KG:DUAL Adapter and Long Angled Spool Holder.jpeg

للمرح، إليك الوصف الذي أنشأه الذكاء الاصطناعي - ## فلسفة التصميم تم تصميم حامل بكرة K2 Plus بوزن 3 كجم لتوفير حل قوي وفعال للتعامل مع البكرات الأكبر في جهود الطباعة ثلاثية الأبعاد الخاصة بك. تم تصميمه المائل لتحسين تدفق الخيوط مع إضافة الاستقرار إلى إعدادك. ## حالة الاستخدام يُستخدم حامل البكرة هذا لدعم بكرات الخيوط التي تصل إلى 3 كجم، مما يضمن تغذيتها بسلاسة في الطابعة ثلاثية الأبعاد. مثالي للمستخدمين الذين يعملون مع أنظمة خيوط عالية السعة. ## نصائح الطباعة تأكد من ضبط الاتجاه لتقليل الحاجة إلى هياكل الدعم. استخدم مواد متينة للحصول على متانة أفضل. ## تعليمات التجميع ما عليك سوى إرفاق الحامل المطبوع بإعداد الطابعة الخاص بك، وتثبيته بإحكام حيث يوفر محاذاة فعالة مع مسار البثق.
