DIY Battery Holder 18650 – Soporte Personalizado para Celdas de Litio

Descripción:

🛠 Concepto de diseño:

Este soporte ha sido diseñado pensando en resistencia, durabilidad y practicidad.

La estructura interna optimizada distribuye el peso de manera uniforme y asegura un montaje firme, ideal para baterías de alto rendimiento usadas en scooters eléctricos, eBikes, proyectos DIY y sistemas de almacenamiento de energía.

⸻

⚙ Configuración de impresión recomendada (ABS – Bambulab H2D):

• Impresora: Bambulab H2D, creality ***** cobra k1

• Tiempo aproximado de impresión: 3 – 4 horas

• Altura de capa: 0,12 mm (mayor precisión)

• Relleno: 25 % para mayor resistencia

• Material: ABS (ideal por su tolerancia al calor y durabilidad)

• Cama caliente: 100 °C

• Temperatura de extrusor: 240 – 250 °C

• Ventiladores: apagados o al 20% para evitar warping

• Adhesión: usar borde (borde) de 8 mm y pegamento en la cama para mejorar la fijación.

• Carcasa exterior: sin soportes.

• Pestañas: soportes con ángulo de 60°, densidad 10%, fáciles de retirar.

💡 Consejo: Mantenga la impresora en un espacio cerrado para controlar la temperatura y evitar deformaciones.

⸻

🔩Montaje:

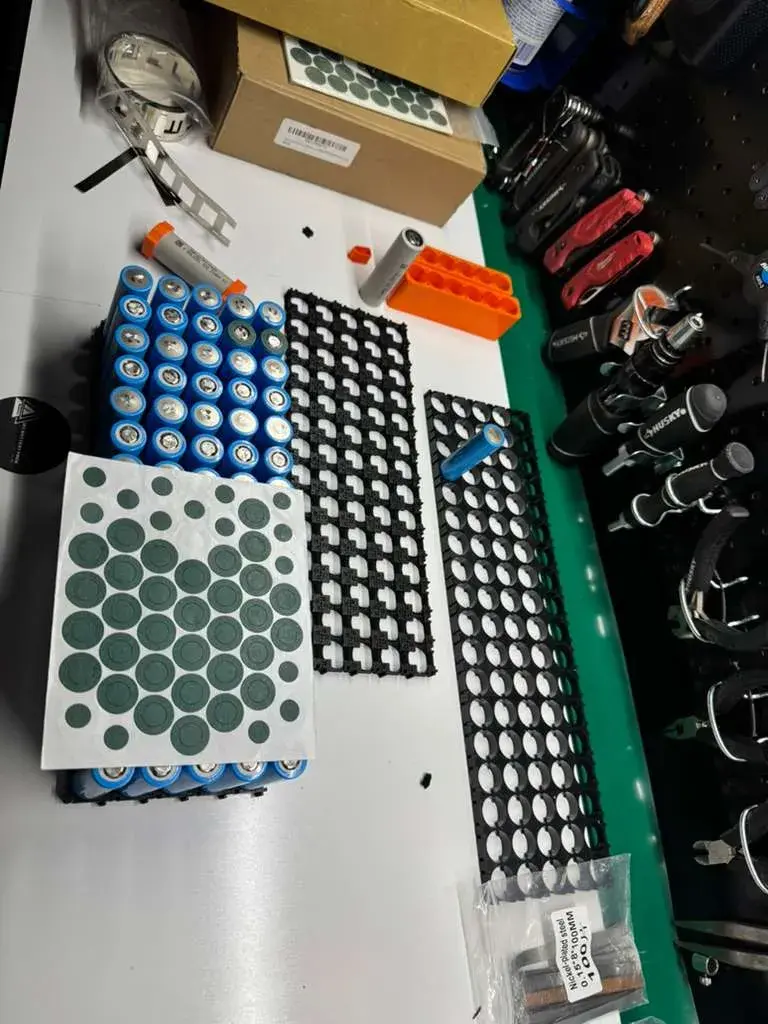

1. Ensambla las celdas 18650 en el soporte. s1 -100s 1p-100p

2. Fija los paneles, cajones y tiradores usando orificios de 2,5 mm y tornillos de 2 cm.

3. Inserte las piezas ensambladas en las ranuras de la carcasa exterior para completar el montaje.

⸻

📦 Uso recomendado:

Ideal para packs de baterías personalizadas como:

• Surron, Talaria, Super73 Jiced bike scooter

• Patinetes eléctricos y eBikes

• Proyectos de energía DIY

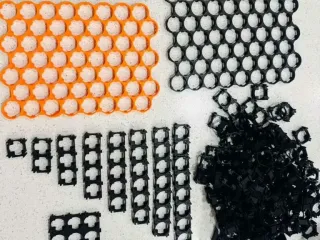

Holder 18650 2s 4s 8s

DIYFOX550-AMP

Druckeinstellungen(1)

0.2mm layer, 2 walls, 15% infill
