PiviotClip Pro V2:

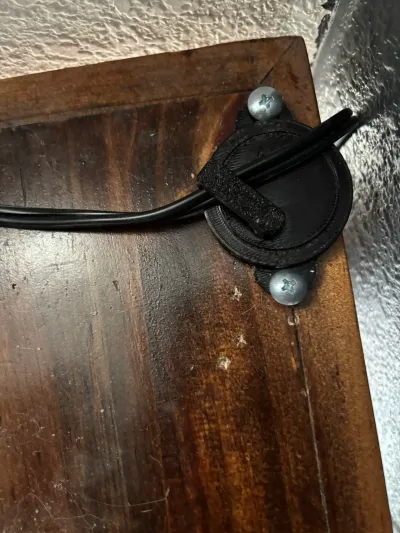

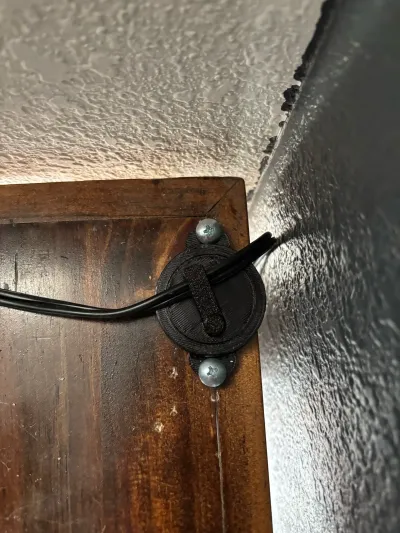

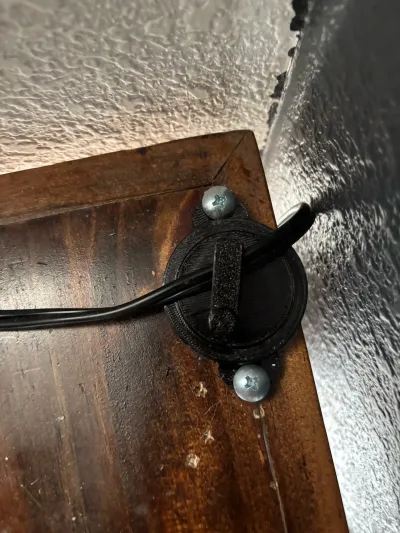

Dieses Modell ist eine Print-in-Place-Kabelführungslösung, die entwickelt wurde, um funktionale Bewegung und durchdachtes mechanisches Design zu demonstrieren. Die Klemme verfügt über ein dualachsiges Rotationssystem, bei dem sowohl die Basis als auch der obere Haltearm unabhängig voneinander rotieren, um eine kontrollierte Kabelpositionierung und -halterung zu ermöglichen.

Designmerkmale:

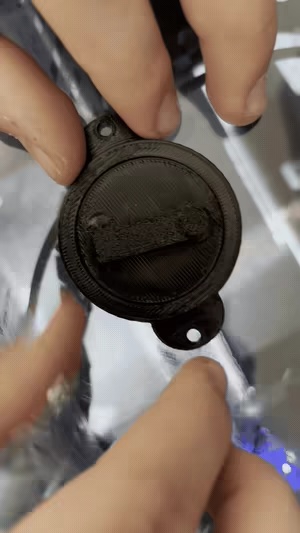

Das Design integriert einen Print-in-Place-Doppelrotationsmechanismus, der Ausrichtung und Halterung in zwei unabhängige Bewegungen trennt. Die drehbare Basis ermöglicht eine gerichtete Anpassung nach der Installation, während der drehbare obere Arm eine kontrollierte Abwärtskraft ausübt, um Kabel zu sichern, ohne sie vollständig einzuschließen. Diese mechanische Trennung verbessert die Benutzerfreundlichkeit, reduziert die Kabelbelastung und zeigt funktionale Bewegungen, die über statische Kabelclips hinausgehen.

Die Klemme ist so konzipiert, dass Kabel werkzeuglos hinzugefügt, entfernt oder neu positioniert werden können, wobei der Schwerpunkt auf praktischer mechanischer Interaktion und benutzerzentriertem Design liegt. Die meisten beweglichen Teile sind direkt in den Druck integriert und erfordern keine zusätzliche Hardware oder Montage, abgesehen vom Aufsetzen des Arms auf die drehbare Basis und dem Einsetzen des Stiftstopfers auf das Achssystem des Arms, um sicherzustellen, dass der Arm nicht herausfällt. Dies wurde so gestaltet, um sicherzustellen, dass sich jedes drehbare Teil reibungslos und effizient dreht.

Dieses Modell hebt die mechanische Intention, bewegungsbasierte Funktionalität und Print-in-Place-Technik hervor.

Wichtige Design-Highlights:

Print-in-Place-Doppelachs-Rotationsmechanismus

Unabhängige Rotation für Ausrichtung und Kabelhalterung

Funktionale Bewegung mit praktischem Nutzen

Kompaktes und effizientes mechanisches Layout

Druckempfehlungen:

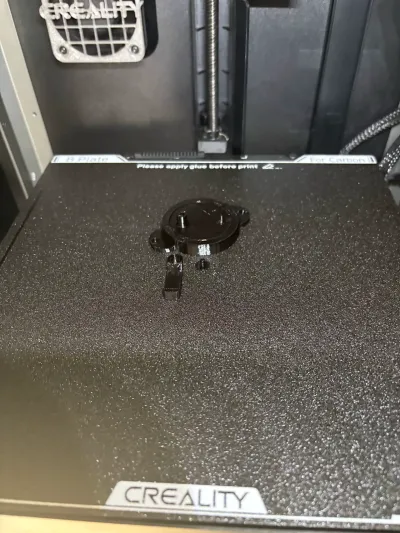

Ausrichtung: Drucken Sie das Basisteil in dieser Ausrichtung, um sicherzustellen, dass es sich korrekt drehen kann:

Für alle Teile sind keine Stützstrukturen erforderlich!

PLA+, PETG oder ABS empfohlen

PiviotClip Pro V2

3DP_T

Printinstellingen(1)

0.2mm layer, 2 walls, 15% infill
